접합 유형

Fusion의 접합 유형에 대해 알아봅니다.

접합 및 현재 위치에서 접합 도구를 모두 사용하여 Fusion에서 7가지 접합 유형을 작성할 수 있습니다. 각 접합 유형은 다른 자유도를 사용하여 동작을 정의합니다. 또한 동작 제한을 추가하고, 접촉 세트, 강체 그룹 및 기타 구성요소 관계를 접합과 함께 사용하여 디자인에서 보다 사실적인 이동을 작성할 수 있습니다.

강체


강체 접합 유형은 구성요소를 함께 잠그고 모든 자유도를 제거합니다. 동작 허용: 없음 회전: 구성요소가 회전할 기준이 되는 축을 정의합니다. 일반적인 용도: 구성요소 함께 용접. 동작이 허용되지 않도록 여러 구성요소를 여러 위치에 함께 볼트.

회전


회전 접합 유형을 사용하면 구성요소가 추가 변환 없이 접합 원점을 중심으로 회전할 수 있습니다. 동작 이 허용됨: 1개의 회전 회전: 구성요소가 회전할 기준이 되는 축을 정의합니다. 일반적인 용도: 연결 작업. 단일 점 주위로 볼트 구성요소 회전.

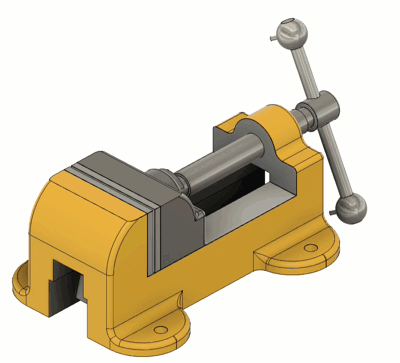

슬라이더


슬라이더 접합 유형은 추가 회전 없이 단일 축을 따라 구성요소를 이동합니다. 동작 이 허용됨: 1개의 변환 슬라이드: 구성요소가 이동할 축을 선택합니다. 일반적인 용도: 구성 요소를 트랙 아래로 앞뒤로 이동 회전 없이 로드의 위 및 아래로 구성요소 이동

원통형


원통형 접합 유형을 사용하면 구성요소가 단일 축을 중심으로 회전하고 이동할 수 있습니다. 동작 이 허용됨: 1개의 변환 및 1개의 회전 축: 구성요소가 이동하고 회전할 기준이 되는 축을 정의합니다. 일반적인 용도: 구멍을 통해 구성요소 스레딩 로드의 이동 표시

핀-슬롯


핀-슬롯 접합 유형을 사용하면 구성요소가 한 축을 중심으로 회전하고 다른 축을 따라 이동할 수 있습니다. 동작 이 허용됨: 1개의 변환 및 1개의 회전 회전: 구성요소가 이동할 축을 정의합니다. 슬라이드: 구성요소가 회전할 기준이 되는 축을 정의합니다. 일반적인 용도: 핀 슬롯 내에서 구성요소의 회전 및 이동 표시 참고: 회전 및 슬라이드 둘 다에 대해 동일한 축을 선택할 수는 없습니다. 회전 축을 선택하면 선택한 축이 슬라이드 축 리스트에서 제거됩니다(그 반대의 경우도 마찬가지).

핀-슬롯

접합 유형을 사용하면 구성요소가 한 축을 중심으로 회전하고 다른 축을 따라 이동할 수 있습니다.

동작 *이 허용됨: 1개의 변환 및 1개의 회전

*회전: 구성요소가 이동할 축을 정의합니다.

슬라이드: 구성요소가 회전할 기준이 되는 축을 정의합니다.

일반적인 용도:

핀 슬롯 내에서 구성요소의 회전 및 이동 표시

참고: 회전 및 슬라이드 둘 다에 대해 동일한 축을 선택할 수는 없습니다. 회전 축을 선택하면 선택한 축이 슬라이드 축 리스트에서 제거됩니다(그 반대의 경우도 마찬가지).

평면형


평면 접합 유형을 사용하면 구성요소가 두 축을 따라 이동하고 단일 축을 중심으로 회전할 수 있습니다. 동작 이 허용됨: 1개의 변환 및 1개의 회전 일반: 구성요소가 회전할 기준이 되는 축을 정의합니다. 슬라이드: 평면형 이동을 위한 축을 정의합니다. 일반적인 용도: 추가 자유도를 제한하지 않고 동일한 평면을 따라 두 구성요소 연결 테이블 상단으로 상자 이동 상자의 하단 면을 테이블의 상단 면에 닿도록 유지합니다. 테이블 상단을 따라 상자를 이동하고 테이블 상단의 법선을 기준으로 회전합니다. 참고: 일반 축을 선택하면 슬라이드 축이 자동으로 결정됩니다.

평면

접합 유형을 사용하면 구성요소가 두 축을 따라 이동하고 단일 축을 중심으로 회전할 수 있습니다.

동작 *이 허용됨: 1개의 변환 및 1개의 회전

*일반: 구성요소가 회전할 기준이 되는 축을 정의합니다.

슬라이드: 평면형 이동을 위한 축을 정의합니다.

일반적인 용도:

추가 자유도를 제한하지 않고 동일한 평면을 따라 두 구성요소 연결
테이블 상단으로 상자 이동
- 상자의 하단 면을 테이블의 상단 면에 닿도록 유지합니다.
- 테이블 상단을 따라 상자를 이동하고 테이블 상단의 법선을 기준으로 회전합니다.
참고: 일반 축을 선택하면 슬라이드 축이 자동으로 결정됩니다.

볼


볼 접합 유형을 사용하면 변환 없이 짐벌 시스템(3개의 내포된 회전)을 사용하여 구성요소가 3개 축 주위를 회전할 수 있습니다. 동작 이 허용됨: 1개의 변환 및 1개의 회전 피치: 구성요소가 회전할 때 기준으로 사용할 측면 축을 정의합니다. 좌우: 구성요소가 회전할 때 기준으로 사용할 수직 축을 정의합니다. 롤: 롤의 세로 축은 피치 및 좌우가 정의되면 자동으로 결정됩니다. 일반적인 용도: 추가 자유도를 제한하지 않고 동일한 평면을 따라 두 구성요소 연결 완전한 회전 자유도가 필요하지만 회전 점은 이동하지 않아야 함

접합 유형을 사용하면 변환 없이 짐벌 시스템(3개의 내포된 회전)을 사용하여 구성요소가 3개 축 주위를 회전할 수 있습니다.

동작 *이 허용됨: 1개의 변환 및 1개의 회전

*피치: 구성요소가 회전할 때 기준으로 사용할 측면 축을 정의합니다.

좌우: 구성요소가 회전할 때 기준으로 사용할 수직 축을 정의합니다.

롤: 롤의 세로 축은 피치 및 좌우가 정의되면 자동으로 결정됩니다.

일반적인 용도:

추가 자유도를 제한하지 않고 동일한 평면을 따라 두 구성요소 연결
완전한 회전 자유도가 필요하지만 회전 점은 이동하지 않아야 함

축 정의

X축, Y축 및 Z축을 사용하면 접합 원점을 교차하는 미리 정의된 축을 선택할 수 있습니다.
사용자 정의 축을 사용하면 접합 원점에서 떨어진 축을 선택할 수 있습니다.

주: 접합을 작성할 때 파라메트릭 모델링에서 변경할 수 있는 매개변수도 작성합니다.

주: 접합을 작성할 때 자유도를 최소로 유지하면 조립품을 더 빠르게 테스트하는 데 도움이 됩니다.
