오목은 V자형 모따기 도구를 사용하여 윤곽을 따라 기계가공합니다. 모서리, 스케치 또는 면이 있는 프로파일을 선택합니다. 도구 팁은 중공 모서리에 뾰족한 구석을 만드는 데 사용됩니다.

제조 > 밀링 > 2D > 오목

선택한 모서리에 대해 생성된 도구 경로

모서리가 선택됩니다(파란색). 영역이 지워집니다. 도구를 사용하여 모서리를 날카롭게 합니다.

공구 탭 설정

냉각제

기계 도구와 함께 사용되는 냉각제 유형을 선택합니다. 모든 유형이 모든 기계 후처리기에서 작동하는 것은 아닙니다.

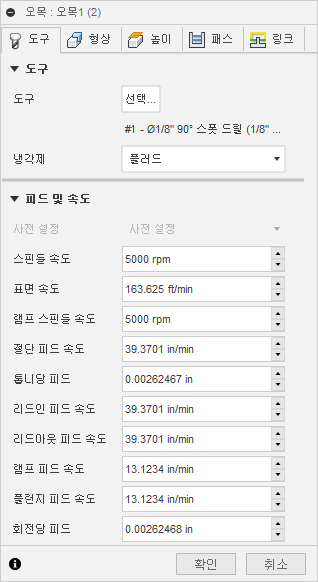

피드 및 속도

스핀들 및 피드 속도 절삭 매개변수

• 스핀들 속도 - RPM(분당 회전 수)으로 표시되는 스핀들의 회전 속도입니다.
• 곡면 속도 - 재질이 도구의 절단 모서리를 지나 이동하는 속도(SFM 또는 m/분)입니다.
• 램프 스핀들 속도 - 램프 이동을 수행할 때의 스핀들의 회전 속도입니다.
• 절단 피드 속도 - 일반 절단 이동에 사용되는 피드 속도입니다. 인치/분(IPM) 또는 mm/분으로 표시됨
• 날당 이송량 - 날당 이송량(FPT)으로 나타내는 절단 피드 속도입니다.
• 리드인 피드 속도 - 절단 이동으로 리드인할 때 사용되는 피드입니다.
• 리드아웃 피드 속도 - 절단 이동에서 리드아웃할 때 사용되는 피드입니다.
• 램프 피드 속도 - 스톡으로 나선형 램프를 진행할 때 사용되는 피드입니다.
• 플런지 피드 속도 - 스톡으로 플런지할 때 사용되는 피드입니다.
• 회전당 피드 - 회전당 피드로 표시되는 플런지 피드 속도입니다.

형상 탭 설정

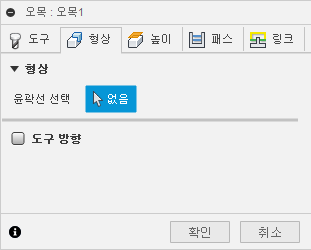

윤곽선 선택

모서리, 스케치 또는 면을 사용하여 오목할 프로파일을 선택합니다. 연속 형상은 자동으로 연결됩니다. 오목은 중심을 찾고 선택한 모서리 사이에 모따기 도구를 실행합니다. 이 도구는 절단 중인 영역의 폭이 변경됨에 따라 위아래로 이동합니다. 텍스트 및 가져온 아트 작업은 보통 오목을 사용하여 기계가공됩니다.

도구 방향

트라이어드 방향과 원점 옵션을 조합하여 도구 방향을 결정하는 방법을 지정합니다.

방향 드롭다운 메뉴는 X, Y 및 Z 트라이어드 축의 방향을 설정하기 위한 다음 옵션을 제공합니다.

• WCS 방향 설정 - 도구 방향에 대해 현재 설정의 WCS(가공물 좌표계)를 사용합니다.
• 모형 방향 - 도구 방향에 대해 현재 부품의 좌표계(WCS)를 사용합니다.
• Z축/평면 및 X축 선택 - 면 또는 모서리를 선택하여 Z축을 정의하고 다른 면 또는 모서리를 선택하여 X축을 정의합니다. Z축과 X축 모두 180도로 반전될 수 있습니다.
• Z축/평면 및 Y축 선택 - 면 또는 모서리를 선택하여 Z축을 정의하고 다른 면 또는 모서리를 선택하여 Y축을 정의합니다. Z축과 Y축 둘 다 180도로 반전될 수 있습니다.
• X 및 Y축 선택 - 면 또는 모서리를 선택하여 X축을 정의하고 다른 면 또는 모서리를 선택하여 Y축을 정의합니다. X축과 Y축 둘 다 180도로 반전될 수 있습니다.
• 좌표계 선택 - 모형의 Inventor 사용자 좌표계(UCS)에서 이 작업에 대한 특정 도구 방향을 설정합니다. 기존 좌표계의 원점과 방향이 모두 사용됩니다. 작업에 대해 적합한 점 및 평면이 모형에 포함되어 있지 않은 경우 이 옵션을 사용합니다.

원점 드롭다운 메뉴에는 트라이어드 원점을 찾기 위한 다음과 같은 옵션이 있습니다.

• WCS 원점 설정 - 도구 방향에 대해 현재 설정의 WCS(가공물 좌표계) 원점을 사용합니다.
• 모형 원점 - 도구 원점에 대해 현재 부품의 좌표계(WCS) 원점을 사용합니다.
• 선택한 점 - 트라이어드 원점에 사용할 정점 또는 모서리를 선택합니다.
• 스톡 상자 점 - 트라이어드 원점의 스톡 경계 상자에서 점을 선택합니다.
• 모형 상자 점 - 트라이어드 원점의 모형 경계 상자에서 점을 선택합니다.

높이 탭 설정

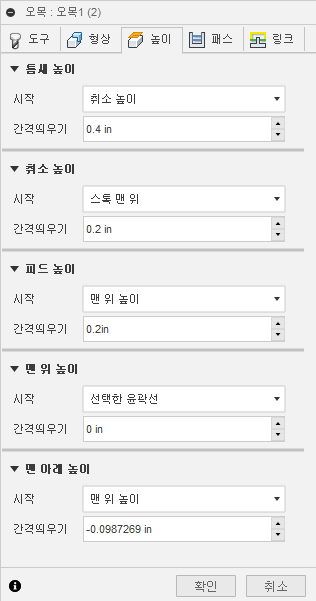

안전 높이

안전 높이는 공구가 공구 경로의 시작 부분을 향해 급속 진행되는 첫 번째 높이입니다.

안전 높이

• 이송 높이: 이송 높이에서의 증분 간격띄우기입니다.
• 피드 높이: 피드 높이에서의 증분 간격띄우기입니다.
• 상단 높이: 상단 높이에서의 증분 간격띄우기입니다.
• 하단 높이: 하단 높이에서의 증분 간격띄우기입니다.
• 모형 상단: 모형 상단에서의 증분 간격띄우기입니다.
• 모형 하단: 모형 하단에서의 증분 간격띄우기입니다.
• 스톡 상단: 스톡 상단에서의 증분 간격띄우기입니다.
• 스톡 하단: 스톡 하단에서의 증분 간격띄우기입니다.
• 선택한 윤곽선: 모형에서 선택한 *윤곽선 *에서의 증분 간격띄우기입니다.
• 선택: * 모형에서 선택한 *점(정점) *, *모서리 또는 면에서의 증분 간격띄우기입니다.
• 원점(절대): 특정 작업 내의 설정 또는 도구 방향에 정의된 원점에서의 절대 간격띄우기입니다.

안전 높이 간격띄우기

안전 높이 간격띄우기가 적용되며 위쪽 드롭다운 리스트의 안전 높이 선택에 상대적으로 설정됩니다.

이송 높이

이송 높이는 다음 절단 패스 전까지 헤드가 위로 이동하는 높이를 설정합니다. 이송 높이는 피드 높이 및 상단보다 높게 설정되어야 합니다. 이송 높이를 후속 간격띄우기와 함께 사용하여 높이를 설정합니다.

이송 높이

• 안전 높이: 안전 높이에서의 증분 간격띄우기입니다.
• 피드 높이: 피드 높이에서의 증분 간격띄우기입니다.
• 상단 높이: 상단 높이에서의 증분 간격띄우기입니다.
• 하단 높이: 하단 높이에서의 증분 간격띄우기입니다.
• 모형 상단: 모형 상단에서의 증분 간격띄우기입니다.
• 모형 하단: 모형 하단에서의 증분 간격띄우기입니다.
• 스톡 상단: 스톡 상단에서의 증분 간격띄우기입니다.
• 스톡 하단: 스톡 하단에서의 증분 간격띄우기입니다.
• 선택한 윤곽선: 모형에서 선택한 *윤곽선 *에서의 증분 간격띄우기입니다.
• 선택: * 모형에서 선택한 *점(정점) *, *모서리 또는 면에서의 증분 간격띄우기입니다.
• 원점(절대): 특정 작업 내의 설정 또는 도구 방향에 정의된 원점에서의 절대 간격띄우기입니다.

이송 높이 간격띄우기

이송 높이 간격띄우기가 적용되며 위쪽 드롭다운 리스트의 이송 높이 선택에 상대적으로 설정됩니다.

피드 높이

피드 높이는 부품에 진입하기 위해 피드/플런지 속도로 변경하기 전에 도구가 급속 이동하는 높이를 설정합니다. 피드 높이는 상단보다 높게 설정해야 합니다. 드릴링 작업에서는 초기 피드 높이와 이송 펙 높이로 이 높이를 사용합니다. 피드 높이를 후속 간격띄우기와 함께 사용하여 높이를 설정합니다.

피드 높이

• 안전 높이: 안전 높이에서의 증분 간격띄우기입니다.
• 이송 높이: 이송 높이에서의 증분 간격띄우기입니다.
• 사용 안 함: 피드 높이를 사용 안 함으로 설정하면 도구가 리드인으로 빠르게 내려갑니다.
• 상단 높이: 상단 높이에서의 증분 간격띄우기입니다.
• 하단 높이: 하단 높이에서의 증분 간격띄우기입니다.
• 모형 상단: 모형 상단에서의 증분 간격띄우기입니다.
• 모형 하단: 모형 하단에서의 증분 간격띄우기입니다.
• 스톡 상단: 스톡 상단에서의 증분 간격띄우기입니다.
• 스톡 하단: 스톡 하단에서의 증분 간격띄우기입니다.
• 선택한 윤곽선: 모형에서 선택한 *윤곽선 *에서의 증분 간격띄우기입니다.
• 선택: * 모형에서 선택한 *점(정점) *, *모서리 또는 면에서의 증분 간격띄우기입니다.
• 원점(절대): 특정 작업 내의 설정 또는 도구 방향에 정의된 원점에서의 절대 간격띄우기입니다.

피드 높이 간격띄우기

피드 높이 간격띄우기가 적용되며 위쪽 드롭다운 리스트의 피드 높이 선택에 상대적으로 설정됩니다.

상단 높이

상단 높이는 절단 상단을 나타내는 높이를 설정합니다. 상단 높이는 하단보다 높게 설정해야 합니다. 상단 높이를 후속 간격띄우기와 함께 사용하여 높이를 설정합니다.

상단 높이

• 안전 높이: 안전 높이에서의 증분 간격띄우기입니다.
• 이송 높이: 이송 높이에서의 증분 간격띄우기입니다.
• 피드 높이: 피드 높이에서의 증분 간격띄우기입니다.
• 하단 높이: 하단 높이에서의 증분 간격띄우기입니다.
• 모형 상단: 모형 상단에서의 증분 간격띄우기입니다.
• 모형 하단: 모형 하단에서의 증분 간격띄우기입니다.
• 스톡 상단: 스톡 상단에서의 증분 간격띄우기입니다.
• 스톡 하단: 스톡 하단에서의 증분 간격띄우기입니다.
• 선택한 윤곽선: 모형에서 선택한 *윤곽선 *에서의 증분 간격띄우기입니다.
• 선택: * 모형에서 선택한 *점(정점) *, *모서리 또는 면에서의 증분 간격띄우기입니다.
• 원점(절대): 특정 작업 내의 설정 또는 도구 방향에 정의된 원점에서의 절대 간격띄우기입니다.

상단 간격띄우기

상단 간격띄우기가 적용되며 위쪽 드롭다운 리스트의 상단 높이 선택에 상대적으로 설정됩니다.

하단 높이

하단 높이는 마지막 기계가공 높이/깊이 및 도구가 스톡으로 하강하는 최저 높이를 결정합니다. 하단 높이는 상단보다 낮게 설정해야 합니다. 하단 높이를 후속 간격띄우기와 함께 사용하여 높이를 설정합니다.

하단 높이

• 안전 높이: 안전 높이에서의 증분 간격띄우기입니다.
• 이송 높이: 이송 높이에서의 증분 간격띄우기입니다.
• 피드 높이: 피드 높이에서의 증분 간격띄우기입니다.
• 상단 높이: 상단 높이에서의 증분 간격띄우기입니다.
• 모형 상단: 모형 상단에서의 증분 간격띄우기입니다.
• 모형 하단: 모형 하단에서의 증분 간격띄우기입니다.
• 스톡 상단: 스톡 상단에서의 증분 간격띄우기입니다.
• 스톡 하단: 스톡 하단에서의 증분 간격띄우기입니다.
• 선택한 윤곽선: 모형에서 선택한 *윤곽선 *에서의 증분 간격띄우기입니다.
• 선택: * 모형에서 선택한 *점(정점) *, *모서리 또는 면에서의 증분 간격띄우기입니다.
• 원점(절대): 특정 작업 내의 설정 또는 도구 방향에 정의된 원점에서의 절대 간격띄우기입니다.

하단 간격띄우기

하단 간격띄우기가 적용되며 위쪽 드롭다운 리스트의 하단 높이 선택에 상대적으로 적용됩니다.

패스 탭 설정

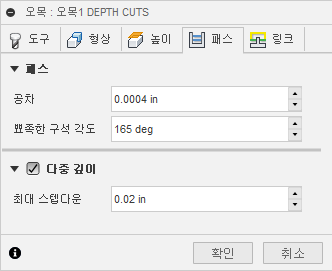

공차

스플라인 및 타원과 같은 형상을 선형화할 때 사용되는 공차입니다. 공차는 최대 현 거리로 사용됩니다.

CNC 기계 윤곽선 처리 동작은 선 G1 및 호 G2 G3 명령을 사용하여 제어됩니다. 이를 수용하기 위해 Fusion에서는 스플라인과 곡면 도구 경로를 선형화하여 근사치를 계산하며, 원하는 쉐이프에 가까운 여러 짧은 선 세그먼트를 작성합니다. 도구 경로가 원하는 쉐이프와 얼마나 정확하게 일치하는지는 주로 사용된 선 수에 따라 다릅니다. 선이 많을수록 스플라인 또는 곡면의 공칭 쉐이프에 보다 근접한 도구 경로가 생성됩니다.

데이터 스터빙

항상 매우 정밀한 공차를 사용하려고 하지만 더 긴 도구 경로 계산 시간, 큰 G-코드 파일 및 매우 짧은 선 이동을 비롯한 절충안이 사용되기도 합니다. 처음 두 개는 Fusion에서 매우 빠르게 계산되므로 문제가 되지 않으며, 대부분의 최신 컨트롤에는 1MB 이상의 RAM이 있습니다. 그러나, 짧은 선 이동이 높은 피드 속도와 함께, 데이터 감소라는 현상이 발생할 수 있습니다.

컨트롤이 유지할 수 없는 데이터가 급격히 증가할 경우 데이터 스터빙 상태가 됩니다. CNC 컨트롤은 초당 한정된 코드(블록) 행 수만 처리할 수 있습니다. 이러한 제한은 구형 기계에서 초당 40개의 블록에 불과하지만 Haas Automation Control과 같은 최신 기계에서는 초당 1,000개의 블록이 될 수 있습니다. 짧은 선 이동과 높은 피드 속도는 컨트롤이 처리할 수 있는 것 이상으로 처리 속도를 강제로 제한할 수 있습니다. 이런 경우 기계는 각 이동 후에 일시정지되어야 하고 컨트롤의 다음 서보 명령을 기다려야 합니다.

모서리 툴패스 각도

오목은 모서리 교차를 따라 절단면을 이동하여 포켓에서 뾰족한 구석을 작성하는 데 사용됩니다. 모서리 사이의 각도가 이 값보다 크면 구석 정리 이동이 발생하지 않습니다.

조각하기 위해 선택한 체인 선 사이의 각도는 165°입니다. 모서리 툴패스 각도가 160°로 설정됨 - 코너가 절단되지 않음 모서리 툴패스 각도가 168°로 설정됨 - 코너가 절단됨

다중 깊이

이 옵션을 사용할 경우 절단당 최대 스텝다운을 지정할 수 있습니다.

링크 탭 설정

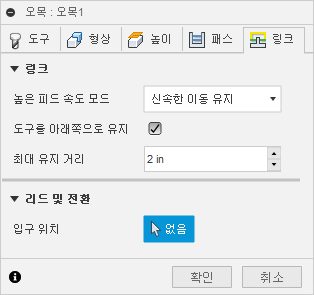

높은 피드 속도 모드

고속 이동이 실제 속도(G0)로 출력되고 높은 피드 속도 이동(G1)으로 출력되어야 하는 경우를 지정합니다.

• 신속한 이동 유지 - 모든 신속한 이동이 유지됩니다.
• 축방향 및 방사형 신속한 이동 유지 - 수평(반지름) 또는 수직(축방향)으로만 이동하는 신속한 이동은 실제 속도로 출력됩니다.
• 축방향 신속한 이동 유지 - 수직으로 이동하는 신속한 이동만 해당합니다.
• 방사형 신속한 이동 유지 - 수평으로 이동하는 신속한 이동만 해당합니다.
• 단일 축 급속 이동 유지 - 한 축에서만 빠르게 움직입니다(X, Y 또는 Z).
• 항상 높은 피드 사용 - 신속한 이동을 신속한 이동(G0) 대신 (높은 피드 이동) G01 이동으로 출력합니다.

이 매개변수는 일반적으로 빠르게 "도그레그" 이동을 수행하는 기계의 급속이송 충돌을 방지하기 위해 설정됩니다.

높은 피드 속도

신속한 이동에 사용할 피드 속도를 G0 대신 G1으로 출력합니다.

도구를 아래쪽으로 유지

사용으로 설정하면 전략은 다음 영역까지의 거리가 지정된 유지 거리 미만으로 유지되는 경우 취소를 방지하는 것입니다.

최대 이송 허용거리

유지 이동에 허용되는 최대 거리를 지정합니다.

1" 최대 이송

2" 최대 이송 허용거리

진입 위치(점)

도구가 시작될 위치 근처의 형상을 선택합니다.
