작업 5: 부품 외부 거칠게 절단

이 작업에서는 어댑티브 클리어링 전략을 사용하여 부품의 외부를 거칠게 절단합니다.

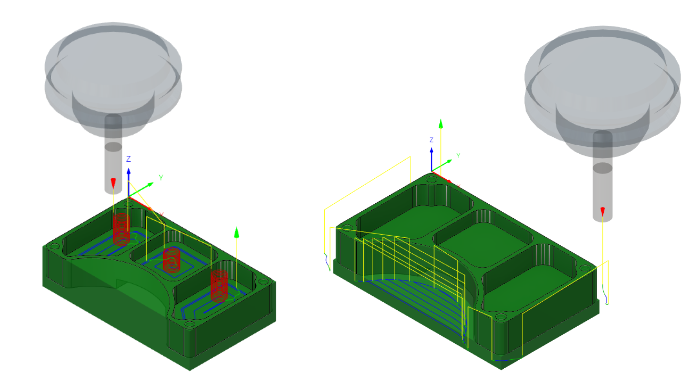

이전: 포켓 3개에 2D 포켓 도구 경로가 적용됨(왼쪽). 이후: 부품 외부 주위에 2D 어댑티브 클리어링 도구 경로가 적용됨(오른쪽).

필수 조건

• 작업 4가 완료되었습니다.

단계

1. 2D 어댑티브 명령 팔레트에서 #1 - Ø1/4" 플랫 끝 밀 도구가 여전히 선택되어 있는지 확인합니다.

   1. 제조 도구막대의 밀링 탭에서 2D > 2D 어댑티브 클리어링 을 선택합니다.

   2. 도구 탭 에서 #1 - Ø1/4" - 플랫 끝 밀 도구가 선택되어 있는지 확인합니다.

2. 부품의 프로파일을 선택합니다. 이는 따라야 할 도구 경로의 형상을 제공합니다.

   1. 형상 탭 을 클릭합니다.

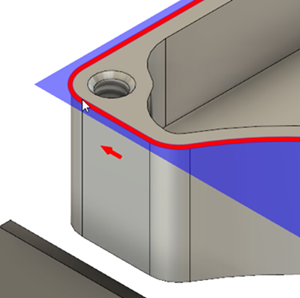

   2. 포켓 선택 버튼이 활성 상태인지 확인하고 다음 그림과 같이 부품의 외부 프로파일을 클릭합니다.



      팁: 먼저 부품의 구석으로 먼저 줌 확대하여 프로파일을 쉽게 선택할 수 있도록 하면 도움이 될 수 있습니다.

3. 도구가 스톡까지 계속 이어지도록 하단 높이를 0.01인치 낮추고 계산을 시작합니다.

   1. 높이 탭 을 클릭합니다.

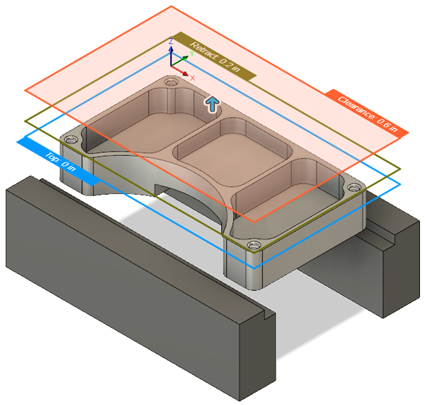

      주황색 상단 평면은 안전 높이를 나타냅니다. 올리브 녹색 평면은 이송 높이를 나타냅니다. 연한 파란색 평면은 상단 높이입니다.

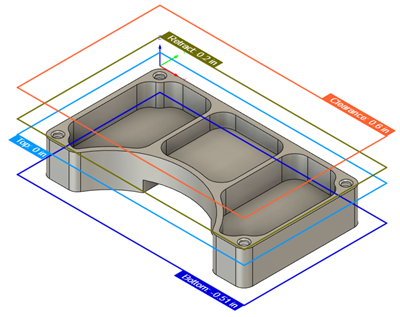

   2. 하단 높이 그룹의 시작 드롭다운 메뉴에서 모형 하단을 선택합니다.

   3. 간격띄우기를 -0.01인치로 설정합니다.



   4. 확인을 클릭하여 도구 경로를 작성합니다.

작업 5 요약

이 작업에서는 도구를 재사용하여 부품 외부 주위에 2D 어댑티브 클리어링 도구 경로를 적용했습니다.

이전: 포켓 3개에 2D 포켓 도구 경로가 적용됨(왼쪽). 이후: 부품 외부 주위에 2D 어댑티브 클리어링 도구 경로가 적용됨(오른쪽).
