작업 4: 포켓 3개 마무리 절단

이 작업에서는 2D 포켓 도구 경로를 사용하여 포켓 3개를 마무리 절단합니다.

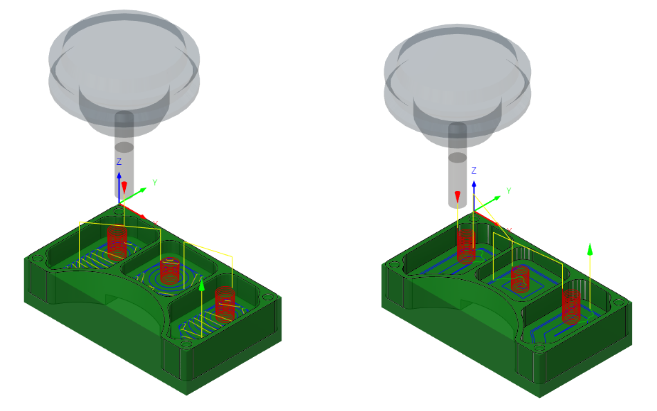

이전: 포켓 3개에 2D 어댑티브 클리어링 도구 경로가 적용됨. 이후: 포켓 3개에 2D 포켓 도구 경로가 적용됨(오른쪽).

필수 조건

• 작업 3이 완료되었습니다.

단계

1. 2D 포켓 대화상자에서 #1 – Ø1/4" 플랫 끝 밀 도구가 여전히 선택되어 있는지 확인합니다.

   1. 제조 도구막대의 밀링 탭에서 2D > 2D 포켓 을 선택합니다.

   2. 도구 탭 에서 #1 - Ø1/4" 플랫 끝 밀 도구가 선택되어 있는지 확인합니다.

2. 포켓 하단에서 면 3개를 선택합니다.

   1. 2D 포켓 대화상자에서 형상 탭 을 선택합니다.

   2. 포켓 선택 버튼을 클릭하고 부품 하단에 있는 면 3개를 선택합니다.



3. 절삭조건을 설정하여 스텝오버가 0.025인치이고, 최대 스텝오버가 0.125인치이고, 마무리 피드 속도가 60인치/분인 마무리 절삭조건을 사용합니다. 가공여유를 지웁니다.

   1. 절삭조건 탭 을 선택합니다.

   2. 마무리 절삭조건 확인란을 사용으로 설정합니다.

   3. 스텝오버가 0.025인치로 설정되어 있는지 확인합니다.

   4. 마무리 피드 속도가 60인치/분으로 설정되어 있는지 확인합니다.

   5. 최대 스텝오버를 0.125인치로 변경합니다.

   6. 가공여유 확인란을 선택 취소합니다.

4. 링크를 1.25인치의 최대 이송 허용거리로 설정합니다. 리드인(입구)을 사용으로 설정하고 수평 리드인 r값, 수직 리드인 반지름 및 선형 리드인 거리를 0.025인치로 설정합니다. 최대 램프 스텝다운을 0.0625인치로 변경하고 나선형 램프 지름 및 최소 램프 지름을 0.2375인치로 설정한 다음, 도구 경로를 생성합니다.

   1. 링크 탭 을 클릭합니다.

   2. 최대 이송 허용거리를 1.25인치로 설정합니다.

   3. 리드 인/아웃 그룹에서 리드인(입구) 확인란을 활성화합니다.

   4. 수평 리드인 r값을 0.025인치로 설정합니다.

   5. 선형 리드인 거리를 0.025인치로 설정합니다.

   6. 수직 리드인 반지름을 0.025인치로 설정합니다.

   7. 램프 그룹에서 최대 램프 스텝다운을 0.625인치로 설정합니다.

   8. 나선형 램프 지름을 0.2375인치로 설정합니다.

   9. 최소 램프 지름을 0.2375인치로 설정합니다.

   10. 확인을 클릭하여 도구 경로를 작성합니다.

작업 4 요약

이 작업에서는 도구를 재사용하여 부품의 포켓 3개에 2D 포켓 도구 경로를 적용했습니다.

이전: 포켓 3개에 2D 어댑티브 클리어링 도구 경로가 적용됨. 이후: 포켓 3개에 2D 포켓 도구 경로가 적용됨(오른쪽).
