작업 11: 부품 사후 처리

이 작업에서는 모든 도구 경로를 사후 처리하여 NC 코드를 만듭니다.

필수 조건

• 팬슬 전략을 적용하여 부품을 마무리했습니다(작업 10).

단계

1. Haas/A축을 사용하여 설정을 사후 처리하여 NC 코드를 표시합니다.

2. 브라우저에서 설정 1을 선택합니다.

3. 제조 도구막대에서 설정 > NC 프로그램 을 클릭합니다. NC 프로그램 대화상자가 열립니다.

   팁: 브라우저에서 설정 1 노드를 마우스 오른쪽 버튼으로 클릭하고 NC 프로그램 생성을 선택해도 됩니다.

4. 이전 튜토리얼에서 수행한 것처럼 원하는 후처리기 구성, 프로그램 이름/번호 및 NC 파일 위치를 선택합니다.

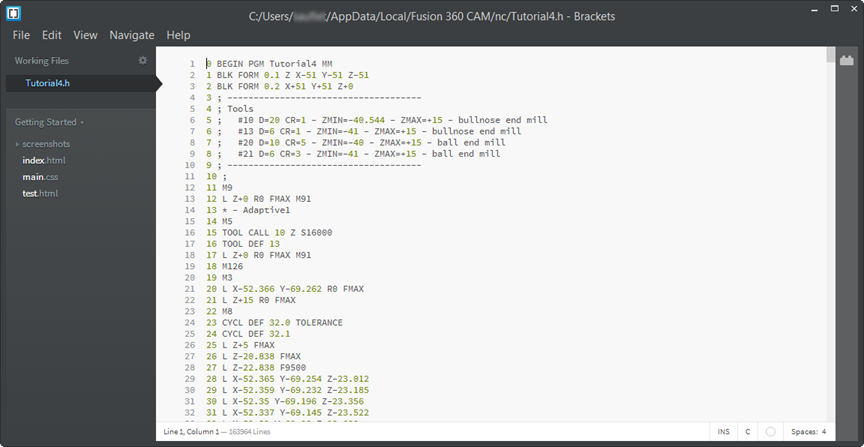

5. 파일을 후처리하려면 게시를 클릭합니다. 편집기가 열리고 선택한 기계의 NC 코드가 표시됩니다.

   팁: 브라우저에서 작업을 마우스 오른쪽 버튼으로 클릭하고 NC 프로그램 생성을 선택하여 개별 작업을 사후 처리할 수도 있습니다.



   주: 편집기가 다르게 보일 수 있습니다.

작업 11 요약

이 작업에서는 모든 도구 경로를 사후 처리하여 기계 도구에서 사용되는 NC 코드를 만들었습니다.
