적층 제조를 위한 빌드 볼륨 최적화

빌드 볼륨 채우기 공구를 사용하여 적층 기계의 빌드 볼륨에서 사용되지 않는 공간을 구성요소의 다중 사본으로 채울 수 있습니다. 구성요소 사본은 활성 제조 모형 내에 새 구성요소로 저장됩니다.

빌드 볼륨 채우기는 동일한 부품의 배치를 프린트하거나 주 부품 주위에 추가 부품을 포함할 때 유용할 수 있습니다. 이를 통해 생산 용량을 극대화할 수 있습니다.

2D 및 3D 채우기 유형

빌드 볼륨 내에서 구성요소 사본의 정렬은 자동으로 수행되지만 채우기 유형 및 고급 설정을 사용하여 공간 사용이 최적화되는 방식을 제어할 수 있습니다.

2D 채우기(경계 상자) 채우기 유형을 선택하면 구성요소의 모든 사본이 플랫폼 곡면의 단일 도면층에 분산됩니다. 이 기능은 사본을 서로 상단에 스택하지 않으려는 경우에 유용합니다. 대신 사본을 빌드의 전체 볼륨 내에 배포하려면 3D 채우기 유형 중 하나를 선택합니다.

두 3D 채우기 유형 옵션 간의 차이점은 최적의 공간 사용에 대한 근사치를 구하는 방법 및 계산 정확도에 있습니다.

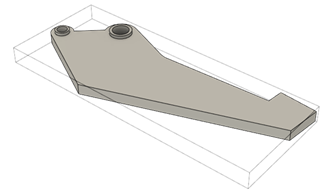

• 3D 채우기(경계 상자)는 빠르고 간단한 접근 방식을 제공합니다. Fusion은(는) 구성요소의 경계 상자를 구성요소 쉐이프의 근사치로 사용하여 각 사본에 필요한 공간을 결정합니다. 모든 사본은 3D 공간에서 원래 구성요소와 동일한 방향을 유지합니다.



• 3D 채우기(실제 쉐이프)는 계산에서 구성요소의 실제 쉐이프를 사용하여 보다 압축된 3D 정렬을 제공합니다. 또한 이 옵션을 사용하면 빌드 내에서 사본을 회전하여 공간 사용을 최적화할 수 있는지 여부를 지정할 수 있습니다.

3D 채우기 유형 둘 다에서 빌드 내 공간은 복셀이라는 3D 단위로 나뉩니다. 기본적으로 정렬 계산 중에 Fusion은 나머지 빈 복셀 그룹 내에 더 이상 복사본이 들어갈 수 없는 지점까지 빌드 공간을 구성요소 복사본으로 채웁니다. 사용자 복셀 크기를 지정하여 계산의 정밀도 수준을 제어할 수 있습니다. 복셀 크기가 작을수록 계산이 더 정확해집니다.

지정된 수로 생성되는 사본 수를 제한하려면 사본 수 제한 확인란을 선택합니다.

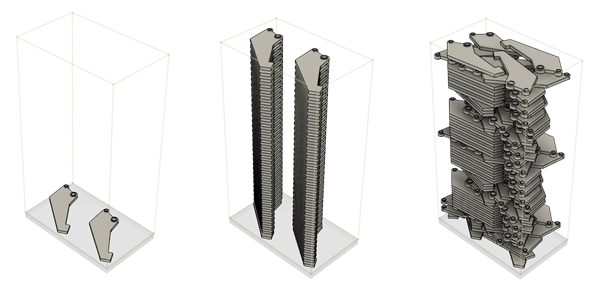

회전 확인란을 선택한 상태에서 2D 채우기(경계 상자)(왼쪽), 3D 채우기(경계 상자)(중심) 및 3D 채우기(실제 쉐이프)로 빌드 볼륨을 채우는 구성요소와 사용자: 20도(오른쪽)로 설정된 X, Y 및 Z 회전의 예.
