막대 지지 구조 추가

  1. SLA/DLP 또는 MPBF 적층 기계가 선택된 적층 설정이 있는지 확인합니다.

  2. 제조 작업공간 도구막대에서 적층 > 지지점> 막대 지지점 막대 지지점 아이콘을 클릭합니다.

    막대 지지점 대화상자가 열립니다.

  3. 지지되는 모형이 활성화된 상태로 캔버스에서 지원하려는 솔리드 바디, 솔리드 바디의 면 또는 메쉬 면 그룹을 클릭합니다.

    팁: 특정 영역에서 지지점이 생성되지 않도록 하려면 방지 확인란을 선택하고 방지된 모형이 활성 상태인지 확인한 다음, 캔버스에서 솔리드 바디, 솔리드 바디의 면 또는 메쉬 면 그룹을 클릭합니다.

  4. 0도에서 90도 사이의 지지점 돌출부 각도를 입력하여 지지점이 필요한 수평 기준면으로부터의 각도를 지정합니다.

  5. 일반 탭에서 앵커 밀도를 선택하여 막대 지지점의 컴팩트성을 지정합니다.

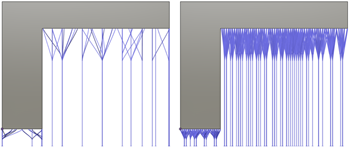

    앵커 밀도의 예

    스파스(왼쪽) 및 조밀(오른쪽) 앵커의 예입니다.

  6. 막대 특성 탭에서 막대 크기 및 막대 쉐이프에 대한 옵션을 선택하여 지지의 두께를 지정하고 지지의 횡단면 쉐이프를 결정합니다.

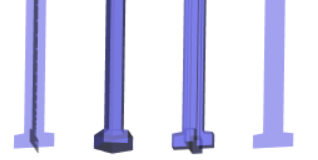

    막대 윤곽선

    교차(왼쪽), 솔리드 바 및 단일 해치 튜브(왼쪽 중앙), 솔리드 교차(오른쪽 중심) 및 해치(오른쪽) 막대 쉐이프의 예입니다. 단일 해치 튜브는 솔리드 막대와 쉐이프가 동일하지만 내보내는 동안 단일 해치 튜브가 슬라이스되는 방식은 다릅니다.

  7. 선택적 단계:

    • 막대를 상단 부분의 분기로 분할하려면 일반 탭에서 부케 확인란을 선택하고 부케 밀도를 선택하여 부케의 분기 크기를 지정합니다.

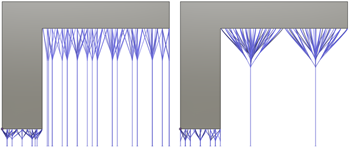

      트리 구조의 예

      소형(왼쪽) 및 대형(오른쪽) 부케 구조의 예입니다.

    • 지지점을 생성할 위치 또는 생성하지 않아야 할 위치를 결정하려면 일반 탭의 지지되는 모형의 막대 그룹에서 확인란을 선택하거나 선택 취소합니다.

    • 테이퍼될 수 있고 기준 플레이트 지지점을 포함하도록 지지점을 그룹화하려면 일반 탭에서 그룹 확인란을 선택합니다.

    • 부품 간 지지를 허용하려면 일반 탭에서 플랫폼에 막대 형상 투영 확인란을 선택취소합니다.

    • 막대 지지점이 지지되는 곡면에서 직각을 이루도록 하려면 막대 특성 탭에서 부품에 직각 확인란을 선택합니다.

    • 지지점을 손으로 쉽게 끊을 수 있도록 지지점-부품 연결을 작성하려면 연결 탭에서 끊기점 확인란을 선택하고 끊기점 유형을 선택합니다.

    • 막대 지지점이 빌드 플랫폼에 연결되는 방법을 제어하려면 플랫폼 연결 확인란을 선택하고 유형을 선택합니다.

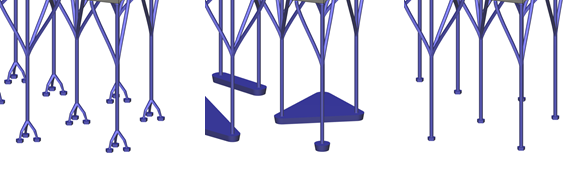

      연결 유형

      루트(왼쪽), 그룹에 대한 기준 플레이트(중심) 및 플랫폼 연결이 선택 취소됨(오른쪽)의 예입니다.

    • 빌드 플랫폼에서 지지점이 두꺼워지지 않도록 하려면 연결 탭에서 플랫폼의 패드 확인란을 선택취소합니다.

  8. 확인을 클릭합니다.

    지지점이 생성되고, 브라우저의 지지점 노드 아래에 막대 지지점 하위 항목이 추가됩니다.

    팁: 나중에 이러한 지지점 설정을 다시 사용하려면 하위 항목을 마우스 오른쪽 버튼으로 클릭하고 템플릿으로 저장을 선택하여 템플릿 라이브러리에 추가합니다.

설정에서 MPBF 적층 기계를 사용하는 경우 이제 적층 도구 경로를 생성하고 시뮬레이션할 수 있습니다. 그렇지 않으면 빌드 파일을 내보냅니다.

주: 이 기능은 SLA/DLP 또는 MPBF 기능이 있는 적층 기계를 선택하는 경우에만 사용할 수 있습니다.

상위 페이지: 막대 지지 구조
