솔리드 막대 지지 구조 추가

  1. FFF 적층 기계를 선택한 상태에서 적층 설정이 있는지 확인하십시오.

  2. 제조 작업공간에서 적층 > 지지점> 솔리드 막대 지지점 솔리드 막대 지지점 지원 아이콘을 클릭합니다.

    솔리드 막대 지지점 대화상자가 열립니다.

  3. 지지되는 모형이 활성화된 상태로 캔버스에서 지원하려는 솔리드 바디, 솔리드 바디의 면 또는 메쉬 면 그룹을 클릭합니다.

    팁: 특정 영역에서 지지점이 생성되지 않도록 하려면 방지 확인란을 선택하고 방지된 모형이 활성 상태인지 확인한 다음, 캔버스에서 솔리드 바디, 솔리드 바디의 면 또는 메쉬 면 그룹을 클릭합니다.

  4. 0도에서 90도 사이의 지지점 돌출부 각도를 입력하여 지지점이 필요한 수평 기준면으로부터의 각도를 지정합니다.

    지지점 돌출부 각도 예

  5. 일반 탭에서 앵커 밀도를 선택하여 막대 지지점의 컴팩트성을 지정합니다.

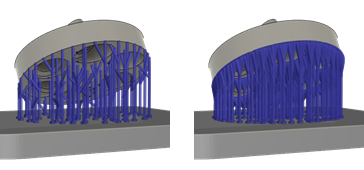

    앵커 밀도의 예

    스파스(왼쪽) 및 조밀(오른쪽) 앵커 밀도의 예입니다.

  6. 막대 특성 탭에서 부품의 폭, 플랫폼의 폭 및 막대 쉐이프를 입력하여 지지의 두께를 지정하고 횡단면 쉐이프를 결정합니다.

  7. 연결 탭에서 부품까지의 거리를 입력하여 지지점과 부품 곡면 사이의 간격을 지정합니다.

  8. 선택적 단계:

    • 지지점을 모형의 내부 또는 외부에 생성할지 지정하려면 형상 탭에서 고급 영역 필터 확인란을 선택한 다음 클러스터 내부 또는 외부 옵션을 선택합니다.

    • 이러한 지지와 기존의 다른 지지 간에 겹치지 않도록 거리를 적용하려면 형상 탭에서 다른 지지점까지의 거리 확인란을 선택한 다음 거리를 입력합니다.

    • 지지점을 생성할 위치 또는 생성하지 않아야 할 위치를 결정하려면 일반 탭의 지지되는 모형의 막대 그룹에서 확인란을 선택하거나 선택 취소합니다.

    • 지지 막대를 분기로 분할하여 트리 모양의 부케 구조를 형성하려면 일반 탭에서 부케 확인란을 선택한 다음 부케 밀도를 선택합니다.

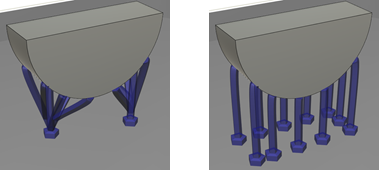

      트리 구조의 예

      선택한 부케(왼쪽)와 선택 취소한 부케(오른쪽)

    • 막대가 테이퍼된 그룹을 형성하도록 허용하려면 일반 탭에서 그룹 확인란을 선택합니다. 그룹 및 그룹 테이퍼당 철근 수를 조정합니다.

    • 버클링을 제한하기 위해 철근에 버팀기둥을 제공하려면 일반 탭에서 버팀기둥 확인란을 선택합니다.

    • 막대 지지점이 비스듬히 투영되도록 허용하는 대신 수직 아래로 투영되도록 하려면 일반 탭에서 플랫폼에 막대 형상 투영 확인란을 선택취소합니다. 주: 이렇게 하면 인쇄 베드에 닿는 막대 지지점 수가 줄어듭니다.

    • 막대 지지점이 지지되는 곡면에서 직각을 이루도록 하려면 막대 특성 탭에서 부품에 직각 확인란을 선택합니다.

    • 인쇄 베드에서 지지점이 두꺼워지지 않도록 하려면 막대 특성 탭에서 플랫폼의 패드 확인란을 선택취소합니다.

  9. 확인을 클릭합니다.

    지지점이 생성되고, 브라우저의 지지점 노드 아래에 솔리드 막대 지지점 하위 항목이 추가됩니다.

    팁: 나중에 이러한 지지점 설정을 다시 사용하려면 하위 항목을 마우스 오른쪽 버튼으로 클릭하고 템플릿으로 저장을 선택하여 템플릿 라이브러리에 추가합니다.

이제 적층 도구 경로를 생성하고 시뮬레이션할 수 있습니다. 지지점 작성 방법을 설명하는 매개변수가 인쇄 설정 편집기에 있습니다.

주: 이 기능은 적층 FFF 기능이 있는 기계를 선택한 경우에만 사용할 수 있습니다.
