적층 다중축 적층을 위한 적층 도구 복사 또는 작성

적층 설정을 작성한 후 도구 라이브러리를 사용하여 샘플 적층 도구를 복사하거나 적층 도구를 작성합니다. 현재, 지원되는 적층 도구에는 전기 호 와이어, 레이저 분말 및 레이저 와이어 도구가 포함됩니다.

샘플 적층 도구 복사

Fusion에서는 각각 다른 재질에 대한 다양한 예제 사전 설정이 포함된 샘플 적층 도구를 선택할 수 있습니다. 샘플 적층 도구를 복사하여 있는 그대로 사용하거나 사용자화할 수 있습니다.

1. 제조 작업공간 도구막대에서 적층 > 관리 > 도구 라이브러리 를 클릭합니다.

   도구 라이브러리가 열립니다.

2. 왼쪽 창에서 Fusion 라이브러리 > 샘플 적층 도구를 선택합니다.

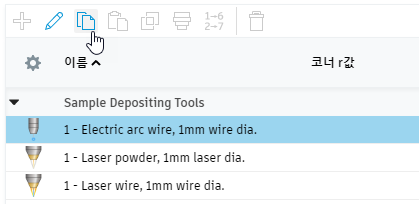

3. 가운데 창에서 원하는 샘플 적층 도구를 선택한 다음, 복사 도구 를 클릭합니다.



4. 왼쪽 창에서 샘플 적층 도구를 복사할 로컬 폴더를 선택합니다.

5. 가운데 창에서 붙여넣기 도구 를 클릭합니다.

6. (선택 사항) 샘플 적층 도구를 편집하려면 가운데 창에서 편집 도구 를 클릭합니다.

적층 도구 작성

적합한 샘플 적층 도구가 없는 경우 요구 사항을 충족하는 적층 도구를 작성합니다.

1. 제조 작업공간 도구막대에서 적층 > 관리 > 도구 라이브러리 를 클릭합니다.

   도구 라이브러리가 열립니다.

2. 왼쪽 창에서 적층 도구를 저장할 라이브러리 폴더를 선택합니다.

3. 가운데 창에서 새 도구 를 클릭합니다.

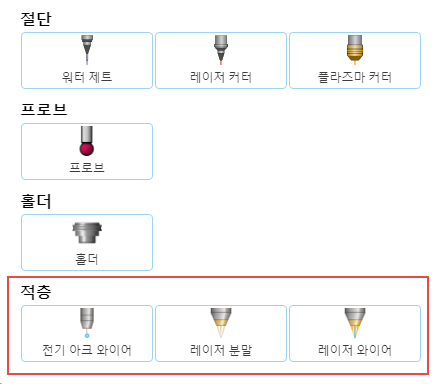

4. 적층 그룹에서 적층 도구 유형을 선택합니다.



5. (선택 사항) 일반 탭에서 적층 도구에 대한 설명, 공급업체, 식별자 번호 및 공급업체 웹 사이트 링크 또는 연락처 정보를 입력합니다.

6. (선택 사항) 적층 헤드 탭에서 적층 도구의 홀더를 선택하고, 도구 유형을 확인한 다음, 도구의 측정 단위를 선택합니다.

7. 적층 데이터 탭에서 적층의 형상(예: 비드 폭 및 도면층 두께), 다양한 적층 도구 피드, 다양한 적층 기계별 유량에 대한 정보를 입력합니다.

   주: 매개변수는 선택한 적층 도구의 유형에 따라 달라집니다.

   팁: 매개변수는 기본 사전 설정으로 저장됩니다. 재질, 기계 또는 응용프로그램마다 다른 매개변수의 여러 사전 설정을 만들려면 사전 설정 추가 를 클릭한 다음, 이름을 입력하고 설정을 적절하게 변경합니다.



8. 후처리기 탭에서 NC 프로그램에서 식별하는 도구 번호를 입력하고, 주석을 입력한 다음, 도구 길이 간격띄우기를 식별하기 위한 번호를 입력합니다.

9. 승인을 클릭하여 적층 도구를 작성합니다.

10. 닫기를 클릭합니다.

이제 피쳐 구성 적층 도구 경로를 생성합니다.
