프로세스 시뮬레이션 학습에 대한 설정 변경

1. 해석 대화상자의 정확도 해석 그룹에서 을 클릭합니다.

2. 고급 설정을 확장합니다.

3. 5에서 25 사이의 요소당 도면층를 입력하여 메쉬의 가장 작은 요소를 형성하기 위해 그룹화할 수 있는 분말 도면층 수를 지정합니다.

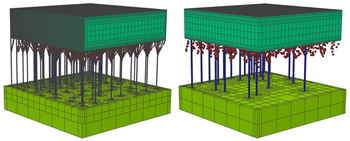

   요소당 10(왼쪽) 및 25(오른쪽) 도면층의 예입니다. 값이 작을수록 메쉬가 더 부드럽습니다.

4. 0에서 6 사이의 조대화 생성을 입력하여 메쉬 요소가 현재 적층 도면층 바로 아래에서 조대화되는 시간을 지정합니다.

   주: 이 수는 최대 가변성 레벨보다 작거나 같아야 합니다. 값이 0이면 메쉬 조대화가 꺼지고 시뮬레이션 시간이 길어집니다. 값이 3보다 크면 일부 형상의 모형 정확도가 감소할 수 있습니다.

5. 0에서 6 사이의 최대 가변성 레벨을 입력하여 메쉬의 요소가 적층 영역에서 떨어져 빌드 플랫폼 내에서 조대화되는 시간을 지정합니다.

6. 플랫폼 그룹을 확장합니다.

7. 플랫폼 두께를 입력합니다.

8. 빌드 플랫폼이 특정 온도로 사전 가열되거나 전체 제조 프로세스 동안 일정한 온도를 유지하는 경우 플랫폼 가열 옵션을 초기 또는 제어됨으로 선택한 다음, 온도를 입력합니다.

9. 기본적으로 Fusion에서는 실제 지지 구조의 체적을 균일화된 지지 구조의 체적으로 나눈 값을 나타내는 자동으로 계산된 체적 분율을 사용하여 지지 구조를 균일화합니다. 이 분율을 변경하려면 지지점 체적 분율 자동 계산 확인란을 선택취소한 다음, 0에서 1 사이의 메뉴얼 체적 분율을 입력합니다.

10. 확인을 클릭합니다.

주: 이 기능은 적층 MPBF 기능이 있는 기계를 선택한 경우에만 사용할 수 있습니다.
