적층 프로세스 시뮬레이션을 위한 메쉬

메쉬는 적층 프로세스 시뮬레이션이 해석되는 요소로 구성된 부품의 수학적 표현입니다.

빌드 플랫폼에서 지지 구조물이 있는 부품의 메쉬 예

메쉬 미세 조정 및 수렴

시뮬레이션된 결과가 정확하도록 하려면 충분히 미세 조정된 메쉬가 필요합니다. 메쉬를 미세 조정하면 즉, 요소가 점점 더 작아질수록 시뮬레이션된 결과가 보다 정확해집니다. 프로세스 시뮬레이션 학습에 대한 설정을 변경하여 메쉬를 미세 조정할 수 있습니다.

보다 믿을 수 있는 시뮬레이션된 결과를 얻을 수 있도록 수렴에 도달할 때까지 점점 더 미세해지는 메쉬를 사용하여 적층 프로세스 시뮬레이션을 계속 해석합니다. 수렴은 시뮬레이션된 결과가 더 이상 메쉬 크기의 변경으로 인해 영향을 받지 않는 위치입니다. 연속된 두 메쉬 반복 간에 시뮬레이션된 결과의 최대 변위가 크게 변경되지 않는 경우(5% 미만) 이러한 상황에 도달한 것으로 간주됩니다.

요소당 도면층 및 조대화

학습 대화상자에서 요소당 도면층 매개변수는 메쉬의 가장 얇은 요소에서 허용되는 분말 도면층 수를 나타냅니다. 도면층이 많을수록 더 거친 메쉬가 생성되지만, 도면층 수가 적을수록 더 미세한 메쉬가 생성됩니다.

주: 메쉬에는 항상 모든 횡단면 영역을 통과하는 최소 2개의 요소가 있어야 합니다.

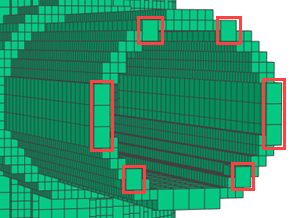

가장 얇은 횡단면을 통과하는 최소 두 개의 요소를 충족하지 않는 메쉬의 예

조대화 생성 및 최대 가변성 레벨 매개변수는 요소가 조대화되는 최대 횟수를 제어합니다. 조대화는 상세 수준이 낮은 영역에서 작은 요소들을 결합하는 것입니다. 형상이 조대화에 적합하지 않으면 메쉬가 조정되지 않습니다.

균일화

격자 유형 지지 구조는 직접 메쉬되지 않고 균일화됩니다. 균일화는 체적 표현을 작성하며, 자동으로 계산된 체적 분율에 따라 재질 특성의 축척을 조정합니다. 체적 분율은 균일화된 체적에 대한 실제 지지점 체적의 비율로, 수동으로 편집할 수 있습니다.

주: 이 기능은 적층 MPBF 기능이 있는 기계를 선택한 경우에만 사용할 수 있습니다.
