프로세스 시뮬레이션 학습을 위한 메쉬 보기

예비 메쉬를 생성한 경우 적층 프로세스 시뮬레이션을 해석하기 전에 결과 상황별 환경 내에서 메쉬를 볼 수 있습니다.

1. 제조 작업공간 도구막대에서 적층 > 프로세스 시뮬레이션 > 메쉬 뷰 를 클릭합니다.

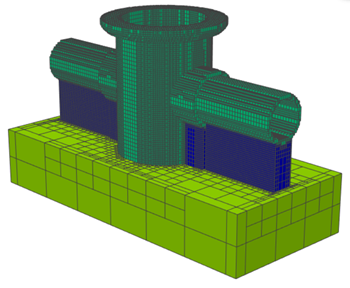

   결과 상황별 환경이 열리고 메쉬가 표시됩니다. 부품, 빌드 플랫폼, 지지 구조 및 불충분하게 구속된 요소를 표시하기 위해 메쉬에 색상이 지정됩니다.



2. 메쉬를 조사하여 부품, 빌드 플랫폼 및 모든 지지 구조(해당되는 경우)가 메쉬되고 형상 표현이 적절한지 확인합니다.

   팁: 시뮬레이션된 결과가 정확하도록 하려면 충분히 미세 조정된 메쉬가 필요합니다. 수렴에 도달할 때까지 점점 더 미세해지는 메쉬로 적층 프로세스 시뮬레이션을 계속 해석합니다.

3. 선택적 단계:

   • 메쉬 요소의 모서리를 표시하거나 표시하지 않도록 전환하려면 편집 > 요소 모서리 전환 을 클릭합니다.

   • 파일이 저장된 폴더 위치를 열려면 편집 > 결과 폴더 열기 를 클릭합니다.

   • 적층 프로세스 시뮬레이션을 해석하려면 편집 > 해석 을 클릭합니다.

4. 결과 마침 을 클릭합니다.

   결과 상황별 환경이 닫힙니다.

   팁: 결과 상황별 환경을 다시 시작하려면 제조 작업공간 도구막대에서 적층 > 프로세스 시뮬레이션 > 메쉬 뷰 를 클릭합니다.

메쉬를 미세 조정해야 하는 경우 설정을 업데이트할 수 있습니다.

주: 이 기능은 적층 MPBF 기능이 있는 기계를 선택한 경우에만 사용할 수 있습니다.
