라이브 연결 참조
Fusion Manufacturing Extension
이 기능은 익스텐션의 일부입니다. 익스텐션은 Fusion 의 추가 기능에 액세스할 수 있는 유연한 방법입니다. 자세히 알아보기.
라이브 부품 정렬에 대한 라이브 연결 대화상자를 사용하여 다음을 수행할 수 있습니다.
- CNC 기계에서 실행되는 작업 진행 상황을 추적할 수 있습니다.
- 실시간으로 검사 결과를 표시할 수 있습니다.
- 검사 결과를 기준으로 계산된 부품 정렬을 자동으로 승인 또는 거부할지 결정합니다.
이 대화상자에는 다음과 같은 설정이 포함되어 있습니다.

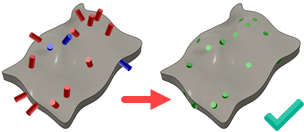

자동 승인
모든 검사 결과가 공차 내에 있는 경우 부품 정렬을 자동으로 승인할지 아니면 수동 검토를 요청할지 결정합니다.
이 옵션을 선택하고 모든 측정 결과가 공차에 포함되면 Fusion에서 CNC 기계를 일시 중지하지 않고 자동으로 부품 정렬을 승인합니다.
이 옵션을 선택 취소하거나 하나 이상의 측정 결과가 공차에 포함되지 않는 경우 CNC 기계가 일시 중지되고 Fusion에서 부품 정렬을 승인 또는 거부하라는 메시지가 표시됩니다.

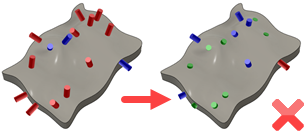

자동 거부
하나 이상의 검사 결과가 공차를 벗어나는 경우 부품 정렬을 자동으로 거부할지 아니면 수동 검토를 요청할지 결정합니다.
이 옵션을 선택하고 하나 이상의 측정 결과가 공차를 벗어나면 Fusion에서 자동으로 부품 정렬을 거부하고 CNC 기계를 중지합니다.
이 옵션을 선택 취소하고 하나 이상의 측정 결과가 공차를 벗어나면 CNC 기계가 일시 중지되고 Fusion에서 부품 정렬을 승인 또는 거부하라는 메시지가 표시됩니다.
