도구 대체(수정)
Fusion Manufacturing Extension
이 기능은 익스텐션의 일부입니다. 익스텐션은 Fusion 의 추가 기능에 액세스할 수 있는 유연한 방법입니다. 자세히 알아보기.
도구 경로를 다시 계산할 필요 없이 도구 경로에 사용되는 도구를 대체합니다.
중요: 도구 대체 수정으로 인해 도구 경로를 다시 계산하지 않으므로 시뮬레이션에서 도구가 예상대로 도구 경로를 따르고 있는지 확인하십시오.

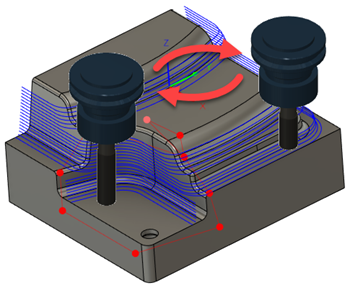

도구 경로를 분할한 다음 짧은 도구를 긴 도구로 대체하는 그림
도구의 피드 및 속도 설정을 변경하고 다음과 같이 도구의 팁과 연관되지 않은 형상을 변경할 수 있습니다.
- 전체 길이
- 홀더 아래 길이
- 숄더 길이
- 플루트 길이
주: 하위 도구 경로에서는 도구 대체 수정을 사용하지만 상위 도구 경로에서는 도구를 변경하는 경우, 상위 도구 경로의 새 도구와 팁 형상이 동일하다면 하위 도구 경로의 도구는 동일하게 유지됩니다. 팁 형상이 동일하지 않으면 경고가 나타나고 상위 도구 경로의 새 도구가 하위 도구 경로에서 사용됩니다.
