도구의 진입 위치 이동

Fusion Manufacturing Extension

이 기능은 익스텐션의 일부입니다. 익스텐션은 Fusion 의 추가 기능에 액세스할 수 있는 유연한 방법입니다. 자세히 알아보기.

  1. 브라우저에서 수정할 도구 경로를 선택합니다. 닫힌 툴패스 패스에서 도구 진입 위치만 변경할 수 있기 때문에 선택한 툴패스는 닫힌 툴패스 패스를 포함해야 합니다.

  2. 제조 작업공간 도구막대에서 밀링 > 수정 > 진입 위치 이동을 클릭합니다. 진입 위치 이동 대화상자가 나타납니다.

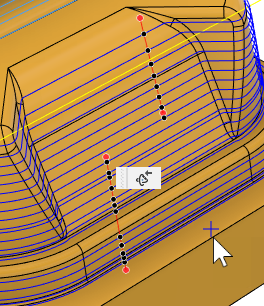

  3. 진입 위치 이동 대화상자에서 선택 버튼이 강조 표시된 상태로 캔버스에서 두 점을 클릭하고 배치하여 선을 스케치합니다. 필요한 경우 둘 이상의 선을 스케치하여 도구 경로의 다른 영역을 대상으로 지정할 수 있습니다.

    주: 절삭조건 삭제를 사용하는 경우 직교 뷰를 사용합니다. ViewCube를 마우스 오른쪽 버튼으로 클릭하고 직교를 선택합니다.

    삭제할 세그먼트 및 패스 선택.

    스케치된 선과 닫힌 도구 경로 절삭조건 사이의 교차점에 점이 미리보기로 표시되어 새 도구의 새 진입 위치를 보여줍니다.

  4. (선택 사항) 수정을 수행한 이유를 나중에 기억할 수 있도록 참고 사항을 추가하려면 주 상자에 일부 텍스트를 입력합니다. 타임라인에서 수정 사항 위에 포인터를 놓으면 주가 나타납니다.

  5. 진입 위치 이동 대화상자에서 확인을 클릭합니다. 이렇게 하면 새로운 도구 진입 위치가 확인되고 영향을 받는 모든 리드와 링크가 다시 계산됩니다.

예

이 비디오를 시청하면 도구의 진입 위치를 이동하는 것이 유용한 경우를 볼 수 있습니다.

상위 페이지: 도구 진입 위치
