작업 2: 지지 구조 추가 및 Formlabs 파일 작성

이 작업에서는 격자 볼륨 지지점 및 기준 플레이트 지지점을 추가하여 빌드 프로세스 중에 빌드 플랫폼에서 책상 후크와 볼트를 제자리에 고정합니다. 그런 다음, Formlabs PreForm 소프트웨어로 직접 전송할 수 있는 Formlabs .form 파일을 작성합니다.

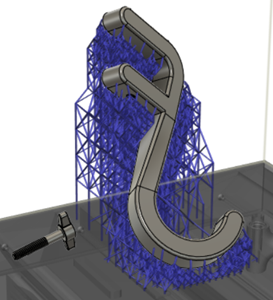

지지 구조가 있는 책상 후크 및 볼트

필수 조건

• 작업 1이 완료되었습니다.

단계

1. 책상 후크 및 해당 볼트에 대해 65도의 임계 지지점 각도를 사용하여 격자 지지점을 추가합니다.

   1. 제조 작업공간 도구막대에서 적층 > 지지점> 격자 지지점 을 클릭합니다.

      격자 지지 대화상자가 열립니다.

   2. 지지되는 모형이 활성화된 상태로 캔버스에서 책상 후크를 클릭합니다.

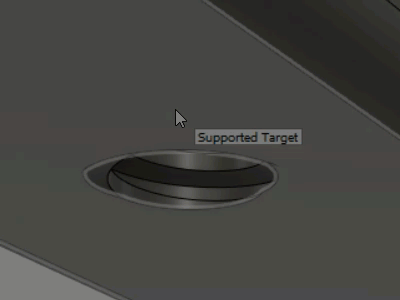

   3. 방지 확인란을 선택하고 방지된 모형이 활성 상태인지 확인한 다음 캔버스에서 Ctrl 키를 누른 채 스레드 홀을 구성하는 4개의 면을 클릭합니다.



   4. 지지점 돌출부 각도를 65도로 늘립니다.

      지지점 돌출부 각도는 지지점이 필요한 수평 평면에서의 각도를 지정합니다. 각도를 늘리면 빌드 프로세스 중에 충분한 지지점이 추가되어 책상 후크를 성공적으로 유지할 수 있습니다.

   5. 일반 탭에서 앵커 밀도를 스파스로 변경하여 지지점이 책상 후크 곡면에 연결될 때 압축되는 크기를 지정합니다.

   6. 셀 폭 및 셀 높이를 5mm로 변경합니다.

   7. 막대 특성 탭에서 막대 크기를 중간으로 변경하여 지지점의 두께를 늘립니다.

   8. 빌드 플랫폼에서 지지점이 두꺼워지지 않도록 하려면 플랫폼의 패드 확인란을 선택취소합니다.

   9. 확인을 클릭합니다.

      책상 후크에 대한 지지점이 생성되고, 브라우저의 지지점 노드 아래에 격자 지지점 노드가 추가됩니다.

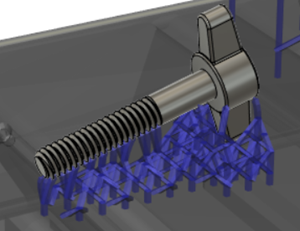

2. 책상 후크의 격자 지지점을 복제하여 볼트에 대한 지지점을 작성합니다.

   1. 브라우저에서 격자 지지점 노드를 마우스 오른쪽 버튼으로 클릭하고 복제를 선택하여 사본을 작성합니다.

      다른 노드가 브라우저에 추가됩니다.

   2. 새 격자 지지점 노드를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

      격자 지지 대화상자가 열립니다.

   3. 지지되는 모형 옆에 있는 을 클릭하여 책상 후크를 선택취소합니다.

   4. 캔버스에서 볼트를 클릭합니다.



   5. 확인을 클릭합니다.

      볼트에 대한 지지점이 생성됩니다.

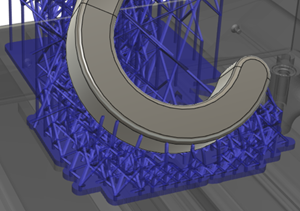

3. 책상 후크 및 해당 볼트에 대한 기준 플레이트 지지점을 추가합니다. 기준 플레이트는 본체의 그림자에서 형성되며 빌드 플랫폼과 격자 지지점 간의 인터페이스를 제공합니다.

   1. 제조 작업공간 도구막대에서 적층 > 지지점> 기준 플레이트 지지점 을 클릭합니다.

      기준 플레이트 지지점 대화상자가 열립니다.

   2. 지지되는 모형이 활성화된 상태로 캔버스에서 책상 후크를 클릭합니다.

   3. 일반 탭에서 간격띄우기를 2.5mm로 변경하여 지지점의 범위를 줄이십시오.

   4. 확인을 클릭합니다.

      지지점이 생성되고, 브라우저의 지지점 노드 아래에 기준 플레이트 지지점 노드가 추가됩니다.

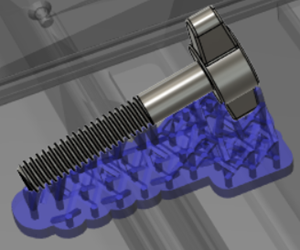

4. 책상 후크의 기준 플레이트 지지점을 복제하여 볼트에 대한 기준 플레이트 하나를 작성합니다.

   1. 브라우저에서 기준 플레이트 지지점 노드를 마우스 오른쪽 버튼으로 클릭하고 복제를 선택하여 사본을 작성합니다.

      다른 노드가 브라우저에 추가됩니다.

   2. 새 기준 플레이트 지지점 노드를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

      기준 플레이트 지지점 대화상자가 열립니다.

   3. 지지되는 모형 옆에 있는 을 클릭하여 책상 후크를 선택취소합니다.

   4. 캔버스에서 볼트를 클릭합니다.

   5. 확인을 클릭합니다.

      지지점이 생성됩니다.



5. Formlabs .form 파일을 작성합니다.

   1. 제조 작업공간 도구막대에서 적층 > 작업 > 기계 빌드 파일 작성 을 클릭합니다.

      기계 빌드 파일 작성 대화상자가 열립니다.

   2. 확인을 클릭합니다.

   3. 열리는 대화상자에서 파일을 저장할 위치를 찾아 선택합니다.

   4. 파일 이름을 입력합니다.

   5. 저장을 클릭합니다.

6. Formlabs PreForm 소프트웨어를 시작하고 Formlabs .form 파일을 열어 책상 후크 및 볼트를 3D 인쇄합니다.

   주: 지침에 대해서는 프린터 및 소프트웨어 문서를 확인하십시오.

작업 2 요약

이 작업에서는 격자 지지점 및 기준 플레이트 지지점을 추가하여 빌드 프로세스 중에 빌드 플랫폼에서 책상 후크와 볼트를 제자리에 고정했습니다. 그런 다음, Formlabs PreForm 소프트웨어로 직접 전송할 수 있는 Formlabs .form 파일을 작성했습니다.
