터닝 단일 그루브 도구 경로 생성
제조 작업공간 도구막대에서 터닝 탭 > 터닝 > 터닝 단일 그루브
을 클릭합니다.단일 그루브 대화상자가 열립니다.
도구 탭에서 선택을 클릭하여 도구를 선택합니다. 사용할 도구를 작성하지 않은 경우 도구 라이브러리 대화상자의 왼쪽 패널에서 Fusion 라이브러리, 터닝 도구 라이브러리의 도구를 선택합니다.
팁: 이 유형의 도구 경로에 대해 OD 또는 ID 그루빙 도구를 선택하십시오.
형상 탭에서 그루브 위치 옆의 선택을 클릭하고 기계가공할 하나 이상의 그루브를 나타내는 모서리, 점 또는 정점을 선택합니다.
그루브 방향을 지정하려면 선택한 점의 그루브 측면 정렬을 전면, 뒷면 또는 중간으로 설정합니다.
반지름 탭에서 X로 기계가공할 영역을 조정합니다. 절단부의 외부 반지름 및 내부 반지름 제약 영역을 설정합니다.
패스 탭에서 후퇴 전에 휴지 확인란을 선택하고 최종 깊이에 대해 휴지 기간을 설정합니다.
(선택 사항) 더 깊은 절단을 여러 단계로 나누려면 펙 사용 확인란을 선택하고 펙 깊이 및 펙 후퇴 거리를 설정합니다.
확인을 클릭합니다.

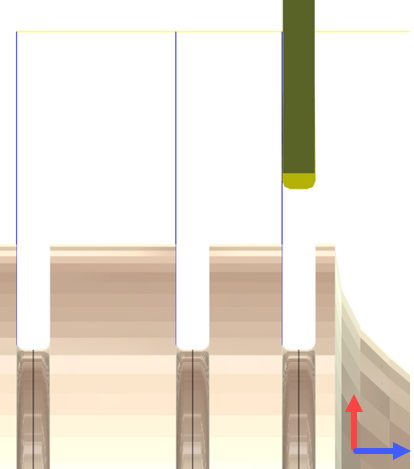

도구 경로는 다음과 같습니다.
