터닝 단일 그루브 전략

터닝 단일 그루브 전략은 스톡을 제거하여 부품에서 선택한 위치에 그루브를 작성합니다. 이 기능은 도구 삽입물의 그루브 폭과 같은 폭의 그루브를 작성합니다. 스레드 뒤의 틈새 그루브를 만드는 데 유용합니다.

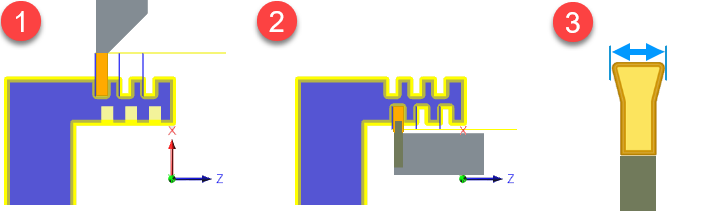

외부 지름(1)과 내부 지름(2)에서 터닝 단일 그루브. 각 그루브의 폭은 도구 삽입물(3)의 그루브 폭 매개변수와 같습니다.

모드

부품의 외부 지름(OD)과 부품의 내부 지름(ID)에 그루브를 작성할 수 있습니다. 이들을 각각 외부 그루빙과 내부 그루빙이라고 합니다.

도구 방향 매개변수를 조정하여 각진 영역에 그루브를 작성할 수 있습니다.

형상

각 그루브의 모서리를 선택하여 그루브 위치를 지정합니다. 도구 경로에서 하나 이상의 단일 그루브를 기계가공할 수 있습니다. 기본적으로 Fusion은 그루브 형상의 중심선에 도구의 삽입물을 배치합니다. 삽입물의 위치를 그루브의 측면 중 하나에 정렬하려면 그루브 측면 정렬 설정을 변경합니다.

절삭조건

기계가공 정확도 및 곡면 마감을 향상시키려면 펙 사용 확인란을 선택합니다. 펙킹하는 동안 도구는 부품에서 몇 개의 더 얕은 절단을 수행합니다. 깊은 그루브 또는 단단한 재료를 기계가공할 때 유용합니다.

칩 대피 향상을 위해 취소 전에 휴지 확인란을 선택하고 휴지 기간을 지정합니다. 이 기능은 축 방향 공구 이동을 그루브 하단에서 중지하고 스핀들은 회전을 유지합니다. 또한 휴지는 기계가공의 정확성과 일관성을 개선하는 데 도움이 됩니다.
