터닝 스레드 툴패스 생성

1. 제조 작업공간 도구막대에서 터닝 탭 > 터닝 > 터닝 스레드 을 클릭합니다.

   스레드 대화상자가 열립니다.

2. 도구 탭에서 선택을 클릭하여 도구를 선택합니다. 사용할 도구를 작성하지 않은 경우 도구 라이브러리 대화상자의 왼쪽 패널에서 Fusion 라이브러리, 터닝 도구 라이브러리의 도구를 선택합니다.

   팁: 이 유형의 도구 경로에 대해 OD 또는 ID 스레드 도구를 선택하십시오.



3. 형상 탭에서 정의 방법을 선택합니다.

   • 수동: 값을 입력하여 스레드 형상을 수동으로 정의할 수 있습니다.
   • 표준: Fusion에서 생성된 스레드를 선택할 수 있으며 값을 탐지하여 스레드 형상을 자동으로 정의합니다.

4. 정의 방법에 대한 선택에 따라 다양한 스레드 옵션을 설정합니다.

5. 캔버스에서 스레드 툴패스를 작성할 원통형 면을 선택합니다.

6. 한정 매개변수를 설정하여 Z의 스레드 툴패스에 대한 시작점과 끝점을 제어합니다.

7. 반지름 탭에서 틈새 반지름을 지정합니다.

8. 패스 탭에서 인피드 모드를 선택하여 도구가 깊이 절단을 시작하는 방법을 지정합니다.

9. 절단 깊이 그룹에서 첫 번째 패스의 깊이를 조정합니다.

10. (선택 사항) 마지막 스텝다운을 반복하여 가능한 공구 변형으로 인해 남은 재료를 제거하려면 스프링 패스 확인란을 선택합니다.

11. (선택 사항) 스레드 동작을 기계 G-코드의 미리 준비된 주기로 출력하려면 주기 사용을 선택합니다.

    주: 이 경우 기계 제어에 국한되는 후처리기 수정 작업이 필요할 수 있습니다.

12. 확인을 클릭합니다.

    툴패스가 생성되고 캔버스에 표시됩니다.

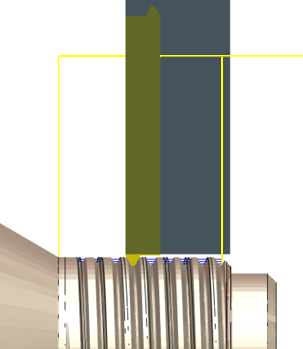

부품의 외부 지름에서 스레드 터닝.
