터닝 스레드 전략

터닝 스레드 전략은 터닝된 부품에 원통형 및 원추형 스레드를 작성합니다.

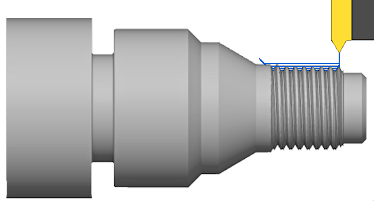

부품의 외부 지름에서 스레드 터닝.

모드

터닝 모드는 스레드를 기계가공할 형상의 측면을 결정합니다.

• 외부 스레딩: 선택한 형상의 외부에 스레드를 작성합니다.
• 내부 스레딩: 선택한 형상의 내부에 스레드를 작성합니다.

정의 방법

정의 방법은 스레드 형상 및 매개변수를 정의하는 방법을 결정합니다.

• 수동: 값을 입력하여 스레드 형상을 수동으로 정의할 수 있습니다.
• 표준: Fusion에서 생성된 스레드를 선택할 수 있으며 값을 탐지하여 스레드 형상을 자동으로 정의합니다.

지오메트리

스레드를 작성할 면을 하나 이상 선택합니다. 특정 경계 내에 툴패스를 포함하려면 한정 매개변수를 지정합니다.

스레드

오른쪽 또는 왼쪽 스레드를 기계가공할 수 있습니다. 스레딩 공구는 스톡을 제거하여 필요한 피치, 지름 및 깊이로 스레드를 작성합니다.

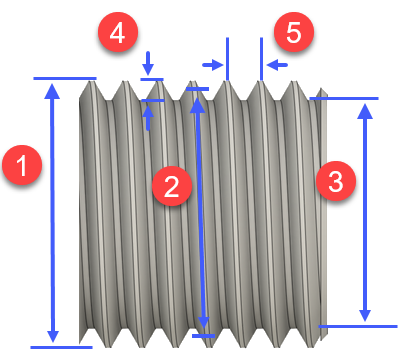

오른쪽 스레드, 장축 지름(1), 피치 지름(2), 단축 지름(3), 스레드 깊이(4), 스레드 피치(5).

첫 번째 패스

터닝 스레드 작업을 프로그래밍할 때 첫 번째 절단은 종종 과도한 진동과 공구 마모를 일으킬 수 있는 큰 깊이에서 발생할 수 있습니다. 더 부드러운 재료를 절단할 때는 이러한 경우가 발생하지 않을 수 있지만 더 단단한 재료의 경우 절삭 조건을 개선하기 위해 첫 번째 절단의 깊이를 결정하는 것이 중요합니다.

미리 준비된 주기

스레딩 모션을 고정 주기로 출력하려면 절삭조건 탭에서 주기 사용 확인란을 선택합니다. 그러나 이렇게 하면 사용 가능한 일부 피쳐가 제한될 수 있습니다. 고정 주기는 터닝 기계가 수행할 수 있는 G-코드를 사용하여 프로그래밍된 작업의 순서입니다. 이 기능은 도구 경로 프로그래밍을 간소화합니다.

자세한 내용은 터닝 스레드 동영상을 시청하십시오.
