터닝 추적 툴패스 생성

  1. 제조 작업공간 도구막대에서 터닝 > 터닝 > 터닝 추적 터닝 추적 아이콘을 클릭합니다.

    추적 대화상자가 열립니다.

  2. 도구 탭에서 선택을 클릭하여 도구를 선택합니다. 사용할 도구를 작성하지 않은 경우 도구 라이브러리 대화상자의 왼쪽 패널에서 Fusion 라이브러리, 터닝 도구 라이브러리의 도구를 선택합니다.

  3. 공구 설정 그룹에서 스핀들 회전 옵션을 선택합니다.

    앞으로(시계 방향) 및 뒤로(반시계 방향)는 척 뒤에서 볼 때의 주 스핀들을 기준으로 합니다. 스핀들이 공구의 삽입물 쪽으로 회전하는지 확인하십시오.

    참고: 이 설정은 스핀들 방향만 변경하며 공구 방향에는 영향을 주지 않습니다. CNC 기계에서 코드를 실행하기 전에 시뮬레이션 결과를 시각적으로 확인하고 후처리 출력에서 스핀들 M 코드를 확인합니다.
  4. 형상 탭에서 모형 또는 스케치의 모형 윤곽선을 선택하여 툴패스 구동합니다.

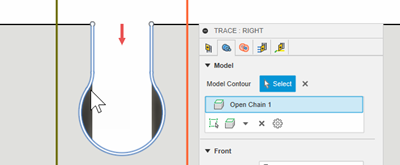

    스케치된 윤곽선을 모형 윤곽선으로 선택

  5. Z축에 전면후면 경계로 툴패스 영역을 포함할 수 있습니다. 간격띄우기 값을 입력하여 선택한 전면 모드 또는 뒷면 모드를 확장할 수 있습니다.

  6. 반지름 탭에서 X로 기계가공할 영역을 조정합니다. 외부 반지름의 절단 시작점과 내부 반지름의 절단 끝점을 설정합니다.

  7. 패스 탭의 측면 보정 드롭다운 메뉴에서 옵션을 선택하여 기계가공할 모형 윤곽선의 면을 결정합니다.

  8. 선택적 단계:

    • 윤곽선을 따라 보다 안전하게 후퇴 이동을 수행하려면 곡선에서 복귀 확인란을 선택합니다.
    • 측면 보정중심으로 설정되지 않은 경우 리드 이동 방향을 고정하려면 링크 탭에서 고정 리드 방향 사용을 선택합니다.
    • 그루빙 공구의 뒤쪽 모서리로 절단하려면 공구 폭 보정 확인란을 선택하여 공구 폭을 보정하고 뒤쪽 모서리의 가우징을 모형에 대해 확인할 수 있습니다.
  9. 확인을 클릭합니다.

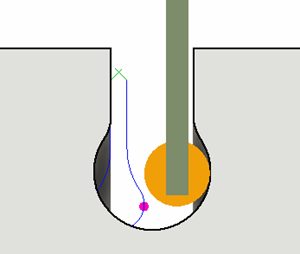

    생성된 터닝 추적 툴패스
