터닝 추적 전략

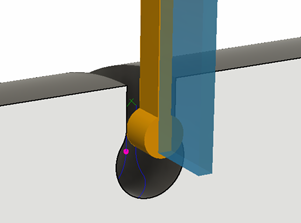

터닝 추적 전략은 모형 윤곽선이나 스케치를 따라 언더컷 그루브와 같은 복잡한 형상을 기계가공하는 툴패스 작성합니다.

공구 팁에 대해서는 가우징 검사가 수행되지만 나머지 삽입물 또는 홀더 형상에 대해서는 발생하지 않습니다.

측면 보정

측면 보정 매개변수를 사용하여 선택한 윤곽선에서 기계가공할 측면을 결정합니다.

곡선에서 복귀

공구는 틈새 평면으로 후퇴하는 대신 보다 안전한 후퇴 이동을 위해 기계가공한 것과 동일한 윤곽선으로 다시 복귀하거나 공구 변형으로 인해 남은 재질을 제거하는 정삭 가공 패스로 작동할 수도 있습니다.

공구 폭 보정

그루빙 도구를 사용할 때 도구 폭만큼 툴패스 이동을 통해 선행 모서리 대신 삽입물의 뒤쪽 모서리로 절단할 수 있습니다. 그런 다음 모형에 대해 삽입물의 뒤쪽 모서리를 가우징 검사합니다. 일반적으로 툴패스 구동에 사용 중인 스케치가 기계가공 중인 부품의 프로파일을 나타내는 경우 이 옵션을 사용할 수 있습니다. 스케치가 도구의 선행 모서리가 따르도록 할 실제 경로인 경우 도구 폭을 보정할 필요가 없습니다.

선택됨	선택 취소됨
삽입물 뒤 모서리로 절단(왼쪽)	삽입물의 선행 모서리로 절단(오른쪽)
