디자인 히스토리 및 관련 데이터 보기
참고:
공동 편집 기능이 있는 허브에서 작업하는 경우 이 섹션으로 건너뛰십시오. 공동 편집 기능을 사용할 수 있는지 확인하려면 허브 이름 옆에 이 아이콘
이 있는지 확인하십시오. 공동 편집에 대해 알아보십시오.
Fusion에서 디자인의 버전 사용내역과 관련 데이터를 보는 방법을 알아봅니다.
모든 버전의 디자인 보기
Fusion 데이터 패널에서 디자인으로 이동합니다.
버전 번호를 클릭합니다.
디자인 상세 정보가 확장됩니다.
사용내역 탭에는 처음 세 버전이 최신 버전부터 가장 오래된 버전 순서로 표시됩니다.
사용내역 탭에서 모든 버전 수 표시를 클릭합니다.
디자인 히스토리가 확장되어 나머지 버전이 표시됩니다.
디자인에서 참조된 외부 구성요소 보기
- 디자인 상세 정보를 확장합니다.
- 사용 탭을 클릭합니다.
외부 구성요소로 삽입된 모든 디자인 문서가 리스트에 표시됩니다.
디자인을 외부 구성요소로 참조하는 다른 디자인 보기
- 디자인 상세 정보를 확장합니다.
- 사용 위치 탭을 클릭합니다.
디자인이 외부 구성요소로 삽입되는 모든 디자인 문서가 리스트에 표시됩니다.
디자인을 참조하는 도면 보기
- 디자인 상세 정보를 확장합니다.
- 도면 탭을 클릭합니다.
디자인을 참조하는 모든 도면 문서가 리스트에 표시됩니다.
팁
- 사용내역 탭에서 원하는 버전의 자세히
메뉴를 확장하여 열거나
, 여기에서 마일스톤
버전을 작성하거나, 복사
합니다. - 사용 또는 사용 위치 탭에서 디자인 위에 마우스를 놓고 열기 을 클릭하여 별도의 문서 탭에서 엽니다.
- 도면 탭에서 도면 위에 마우스를 놓고 열기 을 클릭하여 별도의 문서 탭에서 엽니다.
사용내역 보기
디자인 히스토리를 보려면 다음 방법 중 하나를 사용할 수 있습니다.

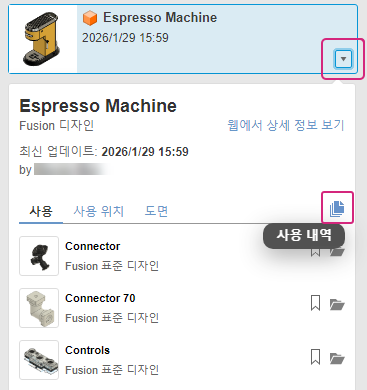

데이터 패널
- 데이터 패널에서 보려는 디자인을 찾습니다.
- 디자인 옆에 있는 화살표
를 클릭하여 상세 정보를 확장합니다. - 사용내역 버튼
을 클릭합니다.

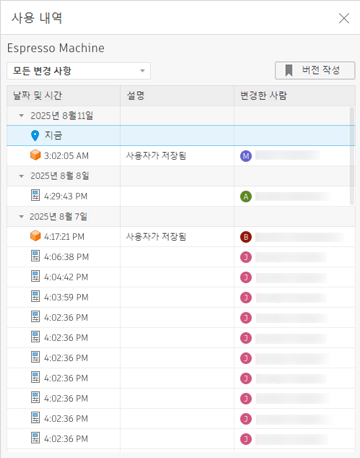

사용내역 대화상자가 열리고 모형 저장, 버전, 리비전, 특성 편집 등이 표시됩니다.
참고: 데이터 패널의 디자인 히스토리는 현재 Fusion 디자인 및 도면에만 사용할 수 있습니다.

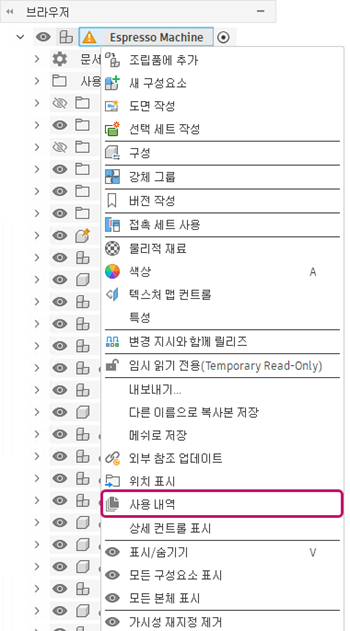

검색기
- 검색기에서 사용내역을 보려는 최상위, 내부 또는 외부 구성요소를 마우스 오른쪽 버튼으로 클릭합니다.
- 리스트에서 사용내역을 선택합니다.
사용내역 대화상자가 열리고 모형 저장, 버전, 리비전, 특성 편집 등이 표시됩니다.
디자인의 외부 구성요소 보기
- 데이터 패널에서 보려는 디자인으로 이동합니다.
- 디자인 옆에 있는 화살표 를 클릭하여 상세 정보를 확장합니다.
- 사용 탭을 클릭합니다.
이 디자인에서 사용된 모든 외부 구성요소가 사용 탭 아래의 리스트에 표시됩니다.
디자인을 구성요소로 포함하는 디자인 보기
- 데이터 패널에서 보려는 디자인으로 이동합니다.
- 디자인 옆에 있는 화살표 를 클릭하여 상세 정보를 확장합니다.
- 사용된 위치 탭을 클릭합니다.
이 디자인을 외부 구성요소로 사용하는 모든 디자인 문서가 사용된 대상 탭 아래의 리스트에 표시됩니다.

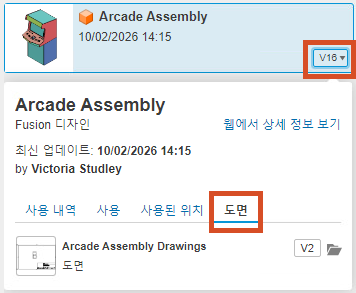

디자인을 참조하는 도면 보기
- 데이터 패널에서 보려는 디자인으로 이동합니다.
- 디자인 옆에 있는 화살표 를 클릭하여 상세 정보를 확장합니다.
- 도면 탭을 클릭합니다.
이 디자인을 참조하는 모든 도면이 도면 탭 아래의 리스트에 표시됩니다.
팁
- 사용내역 대화상자에서 디자인의 이전 변경 사항을 열 수 있습니다. 변경 사항 위에 마우스를 놓으면 자세히 메뉴 가 표시됩니다. 메뉴를 클릭하여 확장하고 열기를 선택하여 별도의 문서 탭에서 해당 변경 사항을 확인할 수 있습니다.
- 데이터 패널에서 사용, 사용된 위치 또는 도면 탭 아래에 나열된 디자인을 열 수 있습니다. 열기
를 클릭하여 별도의 문서 탭에서 디자인을 엽니다.
