디자인 개요

참고:

공동 편집 기능이 있는 허브에서 작업하는 경우 이 섹션으로 건너뛰십시오. 공동 편집 기능을 사용할 수 있는지 확인하려면 허브 이름 옆에 이 아이콘 이 있는지 확인하십시오. 공동 편집에 대해 알아보십시오.

Fusion에서 디자인은 F3D 파일 형식의 문서로, 형상을 정의하여 단일 구성요소를 작성하거나 여러 구성요소 간의 관계를 정의하여 기계 조립품을 구성할 수 있습니다. 디자인 데이터는 시뮬레이션 및 제너레이티브 디자인 학습, 애니메이션, 렌더링, 전자 디자인, 도면 및 제조 설정에 대한 입력으로 사용됩니다.

각 디자인에는 루트 또는 최상위 구성요소라고도 하는 기본 구성요소가 포함되어 있으며 서로 관련된 내부 및 외부 구성요소의 전체 조립품을 포함할 수도 있습니다.

디자인을 기존 디자인의 새 버전으로 가져오고, 마일스톤을 작성하여 디자인의 개발 단계가 중요한지 확인하고, 공동작업자와 디자인을 공유할 수 있는 링크를 만들고, 디자인에 대한 캐시를 만들어 오프라인으로 액세스할 수 있습니다.

디자인 유형

디자인을 작성할 때 다음 세 가지 Fusion 디자인 유형 중에서 선택할 수 있습니다.

부품 디자인 : 제조하거나 조립품에서 사용할 단일 구성요소를 모델링하는 디자인입니다.
조립품 디자인 : 다른 디자인을 외부 구성요소로 작성하거나 삽입한 다음 디자인 간의 관계를 정의하여 조립품을 작성하는 디자인입니다.
하이브리드 디자인 : 내부 구성요소를 작성 및 모델링하고, 다른 디자인을 외부 구성요소로 삽입한 다음, 이들 간의 관계를 정의하는 유연한 디자인입니다.

디자인 유형은 해당 디자인의 의도를 좌우하며 기본적으로 사용 가능한 도구막대 탭과 디자인에서 수행할 수 있는 작업을 결정합니다.

디자인 유형	솔리드	서페이스	메쉬	판금	플라스틱	조립품	관리	유틸리티
부품 디자인 부품 디자인에서는 모델링 도구막대를 사용할 수 있어 본체와 같은 형상을 작성할 수 있습니다.
조립품 디자인 조립품 디자인에서는 구성요소를 삽입하고 조립하는 데 중점을 두므로 모델링 공구는 기본적으로 사용할 수 없습니다.
하이브리드 디자인

디자인 유형에 따라 데이터에서 디자인이 표시되는 방식이 결정됩니다. 디자인 유형 아이콘이 브라우저 상단, 데이터 패널 및 BOM에 표시됩니다. 유일한 예외는 하이브리드로, 해당 컨텐츠는 단일 구성요소일 수도 있고, 하위 구성요소를 포함할 수도 있기 때문입니다. 하이브리드 디자인에 하위 구성요소가 포함된 경우 데이터에서 조립품으로 표시됩니다. 하위 구성요소가 포함되지 않은 경우에는 부품으로 표시됩니다.

디자인 유형을 식별하는 몇 가지 방법은 다음과 같습니다.

데이터 패널에서 디자인 정보 카드에 표시된 디자인 유형 아이콘을 확인합니다.
열려 있는 디자인에서는 브라우저에서 최상위 구성요소 아이콘을 확인합니다.
열려 있는 디자인에 브라우저의 문서 설정을 확장하여 디자인 유형을 확인합니다.

기본 디자인 유형

기본 설정 > 일반에서 기본 디자인 유형을 설정할 수 있습니다. 파일 > 새로 만들기...를 사용하여 새 문서를 작성하면 대화상자에서 기본 디자인 유형이 자동으로 선택됩니다.

팁:

'Ctrl+N'을 사용하면 새 기본 디자인이 자동으로 작성되어 열립니다.

디자인을 다른 유형으로 변환

디자인은 작성된 후에 다른 유형으로 변환할 수 있습니다.

언제든지 부품 디자인을 조립품 또는 하이브리드 디자인으로 변환할 수 있습니다. 부품 디자인에 스케치 또는 본체와 같은 형상이 포함되어 있는 경우 해당 형상은 변환 후에도 기본 구성요소에 남아 있습니다.

하위 구성요소가 포함되어 있지 않은 경우 조립품 또는 하이브리드 디자인을 부품 디자인으로 변환할 수 있습니다.

디자인 참조

디자인을 삽입하면 해당 디자인 문서에 대한 연관 참조가 작성됩니다.

다른 디자인의 조립품에서 모든 Fusion 디자인을 외부 구성요소로 참조할 수 있습니다. 원래 디자인을 편집할 때 참조된 모든 조립품에 변경 사항이 표시됩니다.

데이터 패널에서 디자인이 사용되는 위치, 디자인이 사용되는 다른 디자인 리스트 및 관련 도면을 볼 수 있습니다. 디자인의 사용내역은 버전 및 마일스톤 리스트로 기록됩니다. the Fusion web client을 열어 디자인 상세 정보의 개요를 봅니다.

관련 도면이 있는 디자인을 열거나, 이름을 바꾸거나, 복사하거나, 연관 관계를 끊지 않고 새 폴더 및 프로젝트로 이동할 수 있습니다.

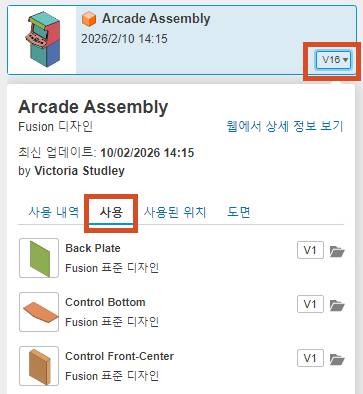

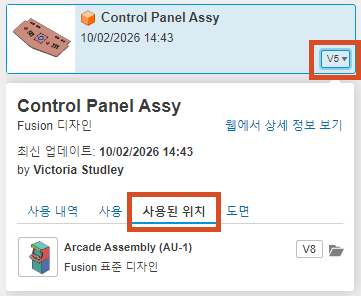

데이터 패널 사용 데이터 패널 사용된 위치

참고: 링크 끊기를 사용하여 외부 구성요소와 해당 구성요소를 참조하는 조립품 간의 연관 링크를 끊을 수 있습니다.

참조된 디자인 삭제

다른 디자인에서 참조되는 디자인을 삭제하면 해당 참조가 대상 디자인에서 해석되지 않습니다. 관리자와 함께 참조를 복원하고 외부 구성요소를 확인하거나 해석되지 않은 외부 구성요소를 다른 구성요소로 대체할 수 있습니다.

외부 참조를 포함하는 디자인을 삭제하는 경우 외부 구성요소의 원본 디자인은 삭제되지 않습니다.

Copy Design

도면에서 참조하는 디자인을 복사하면 관련 도면 리스트가 표시됩니다. 도면 포함 또는 도면 건너뛰기를 선택할 수 있습니다. 도면을 포함하려면 도면이 있는 위치에 대한 보기 권한자 이상의 액세스 권한이 있어야 합니다.

또한 디자인의 모든 이전 버전을 복사할 수 있습니다.

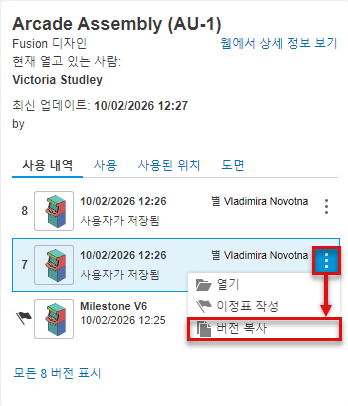

데이터 패널 복사 버전

해당 특정 버전을 참조하는 모든 도면은 관련 도면 대화상자에 나열됩니다. 도면 포함 또는 도면 건너뛰기를 선택할 수 있습니다. 도면을 포함하려면 도면이 있는 위치에 대한 보기 권한자 이상의 액세스 권한이 있어야 합니다.

기존 디자인을 새 디자인으로 저장

다른 이름으로 저장 도구를 사용하여 현재 디자인을 새 디자인으로 저장합니다. 모든 외부 참조는 여전히 원본 디자인을 가리킵니다. 조립품 컨텍스트가 손상되었습니다.

디자인에서 다른 이름으로 저장을 사용할 때 도면 포함을 선택할 수 있습니다. 도면을 포함하는 경우 도면은 새 디자인과 연관된 상태로 유지되며 새 디자인이 변경되면 자동으로 업데이트됩니다. 이러한 방식으로 도면을 최신 상태로 유지하면서 디자인을 분기하고 재사용할 수 있습니다.

디자인

디자인을 기존 디자인의 새 변경 사항으로 가져오고, 버전을 작성하여 디자인 개발에서 중요한 단계를 확인하고, 공동작업자와 디자인을 공유할 수 있는 링크를 작성하고, 디자인에 대한 캐시를 작성하여 오프라인으로 액세스할 수 있습니다.

디자인 유형

디자인을 작성할 때 다음 세 가지 Fusion 디자인 유형 중에서 선택할 수 있습니다.

부품 디자인 : 제조하거나 조립품에서 사용할 단일 구성요소를 모델링하는 디자인입니다.
조립품 디자인 : 다른 디자인을 외부 구성요소로 작성하거나 삽입한 다음 디자인 간의 관계를 정의하여 조립품을 작성하는 디자인입니다.
하이브리드 디자인 : 내부 구성요소를 작성 및 모델링하고, 다른 디자인을 외부 구성요소로 삽입한 다음, 이들 간의 관계를 정의하는 유연한 디자인입니다.

디자인 유형은 해당 디자인의 의도를 좌우하며 기본적으로 사용 가능한 도구막대 탭과 디자인에서 수행할 수 있는 작업을 결정합니다.

디자인 유형	솔리드	서페이스	메쉬	판금	플라스틱	조립품	관리	유틸리티
부품 디자인 부품 디자인에서는 모델링 도구막대를 사용할 수 있어 본체와 같은 형상을 작성할 수 있습니다.
조립품 디자인 조립품 디자인에서는 구성요소를 삽입하고 조립하는 데 중점을 두므로 모델링 공구는 기본적으로 사용할 수 없습니다.
하이브리드 디자인

디자인 유형을 확인하는 방법은 다음과 같습니다.

데이터 패널에서 디자인 정보 카드에 표시된 디자인 유형 아이콘을 확인합니다.
열려 있는 디자인에서는 브라우저에서 최상위 구성요소 아이콘을 확인합니다.
열려 있는 디자인에 브라우저의 문서 설정을 확장하여 디자인 유형을 확인합니다.

기본 디자인 유형

기본 설정 > 일반에서 기본 디자인 유형을 설정할 수 있습니다. 파일 > 새로 만들기...를 사용하여 새 문서를 작성하면 대화상자에서 기본 문서 유형이 자동으로 선택됩니다. 'Ctrl+N' 키를 사용하면 기본 문서 유형이 자동으로 작성되어 열립니다.

디자인을 다른 유형으로 변환

디자인은 작성된 후에 다른 유형으로 변환할 수 있습니다.

하위 구성요소가 포함되어 있지 않은 경우 조립품 또는 하이브리드 디자인을 부품 디자인으로 변환할 수 있습니다.

디자인 참조

디자인을 삽입하면 해당 디자인 문서에 대한 연관 참조가 작성됩니다.

데이터 패널에서 디자인이 사용되는 위치, 디자인이 사용되는 다른 디자인 리스트 및 관련 도면을 볼 수 있습니다. 변경 사항 및 버전 리스트로 기록된 디자인 사용내역은 Fusion 디자인 및 도면에 사용할 수 있습니다. 사용내역을 보려면 시영내역 버튼을 클릭하여 캔버스에서 대화상자를 시작합니다.

관련 도면이 있는 디자인을 열거나, 이름을 바꾸거나, 복사하거나, 연관 관계를 끊지 않고 새 폴더 및 프로젝트로 이동할 수 있습니다.

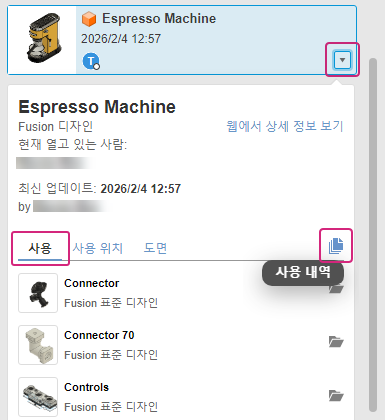

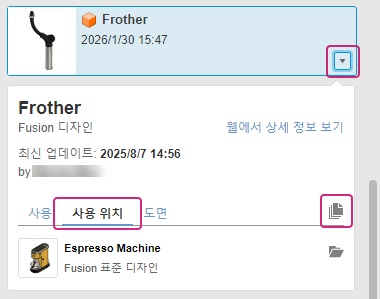

데이터 패널 사용 데이터 패널 사용된 위치

참고: 링크 끊기를 사용하여 외부 구성요소와 해당 구성요소를 참조하는 조립품 간의 연관 링크를 끊을 수 있습니다.

참조된 디자인 삭제

다른 디자인에서 참조되는 디자인은 삭제할 수 없습니다. 링크를 끊어도 디자인의 이전 변경 사항이 여전히 사용 중일 수 있습니다. 외부 참조를 포함하는 디자인을 삭제하는 경우 외부 구성요소의 원본 디자인은 삭제되지 않습니다.
