Fusion의 도면 작업공간에서 기준 뷰 자리 표시자 명령을 사용하여 도면 템플릿에서 기준 뷰 자리 표시자를 작성할 수 있습니다.

기준 뷰 자리 표시자

기준 뷰 자리 표시자는 도면 템플릿의 시트에 배치하는 첫 번째 자리 표시자 뷰입니다. 기준 뷰 자리 표시자에서 형상 투영된 뷰 자리 표시자를 추가로 생성할 수 있습니다.

도면 템플릿에서 도면을 작성할 때 기준 뷰 자리 표시자는 참조된 디자인 조립품의 기준 뷰를 새 도면에서 자동으로 생성합니다.

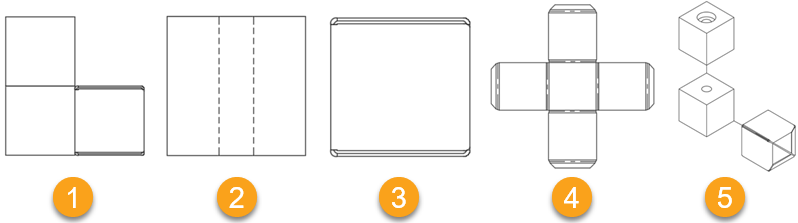

다음과 같은 5가지 기준 뷰 자리 표시자 표현이 있습니다.

1. 조립품
2. 구성요소
3. 접힌 구성요소
4. 플랫 패턴
5. 스토리보드

새 도면 템플릿을 작성할 때 Fusion에서 기준 뷰 자리 표시자를 배치하라는 메시지가 표시됩니다. 시트에 기준 뷰 자리 표시자를 배치한 후 이 자리 표시자에서 형상 투영된 뷰 자리 표시자를 추가로 생성할 수 있습니다.

동일한 시트 또는 추가 시트에서 뷰 특성이 다른 추가 기준 뷰 자리 표시자를 작성할 수 있습니다. 새 기준 뷰 자리 표시자를 작성할 때 새 참조를 작성하거나 도면 템플릿의 기존 참조에 추가할 수 있습니다.

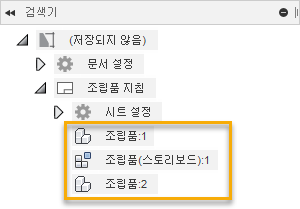

새 참조를 작성하면 새 노드가 브라우저에 나타납니다.

새 기준 뷰 자리 표시자를 기존 참조에 추가하면 브라우저의 기존 참조 노드와 연관됩니다.

형상 투영된 뷰 자리 표시자

Fusion의 도면 작업공간에서 형상 투영된 뷰 자리 표시자 명령을 사용하여 기준 뷰 자리 표시자를 기준으로 도면 템플릿에서 추가 자리 표시자 뷰를 작성할 수 있습니다.

형상 투영된 뷰 자리 표시자는 도면 템플릿의 현재 시트에 있는 다른 형상 투영된 뷰 자리 표시자 또는 기준 뷰 자리 표시자에서 생성되는 직교 뷰입니다.

도면 템플릿에서 도면을 작성할 때 형상 투영된 뷰 자리 표시자는 참조된 디자인 조립품의 형상 투영된 뷰를 새 도면에서 자동으로 생성합니다.

방향

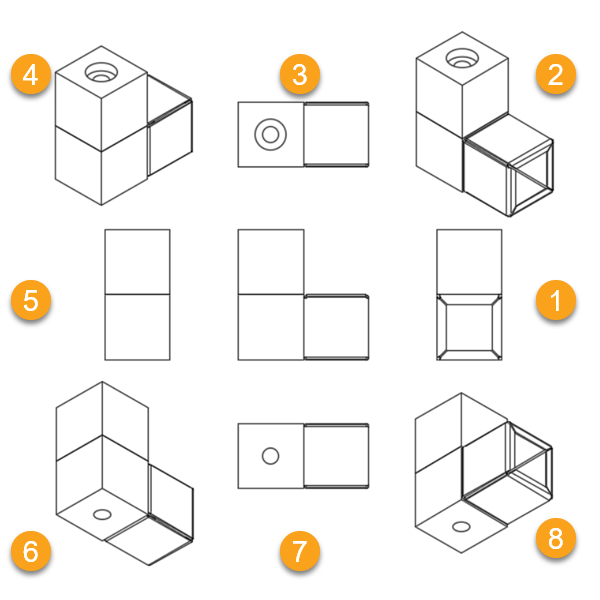

상위 뷰를 기준으로 8개의 방향으로 형상 투영된 뷰 자리 표시자를 작성할 수 있습니다. 형상 투영된 뷰 자리 표시자를 작성할 때 커서를 끄는 쪽으로 방향이 결정됩니다.

	방향	끌기 방향
1	오른쪽	오른쪽(0도)
2	북동 등각투영	오른쪽 위(45도)
3	상단	위(90도)
4	북서 등각투영	왼쪽 위(135도)
5	왼쪽	왼쪽(180도)
6	남서 등각투영	왼쪽 아래(225도)
7	하단	아래(270도)
8	남동 등각투영	오른쪽 아래(315도)

특성

형상 투영된 뷰 자리 표시자는 자신이 생성된 자리 표시자 뷰와의 상위/하위 관계를 유지합니다. 형상 투영된 뷰 자리 표시자는 기본적으로 기준 뷰 자리 표시자의 특성을 상속합니다.

기준 뷰 자리 표시자의 특성을 변경하면 형상 투영된 뷰 자리 표시자의 특성도 변경됩니다. 그러나 형상 투영된 뷰 자리 표시자의 특성을 재지정한 후 기준 뷰 자리 표시자에서 해당 특성을 변경하면 형상 투영된 뷰 자리 표시자에서 해당 특성이 업데이트되지 않습니다.
