도면 템플릿

Fusion의 도면 작업공간에서 도면 템플릿을 작성하여 사용자와 사용자의 팀이 작성하는 새 도면에 일관된 표준을 적용할 수 있으며 나중에 시간과 노력을 절약할 수 있습니다.

도면 템플릿은 미리 구성된 사용자 제목 블록, 경계, 문서 설정, 시트, 시트 설정, 자리 표시자 뷰, 자동화된 중심선 및 중심 표식 설정, 테이블 자리 표시자, 문자 및 이미지를 저장합니다.

도면 템플릿을 사용하면 도면을 작성할 때마다 도면 기본 설정을 처음부터 새로 지정할 필요가 없습니다.

도면 템플릿을 사용하여 도면을 작성하는 경우 Fusion에서는 참조된 디자인을 분석하고 자동으로 다음 작업을 수행합니다.

• 사용자 문서 설정을 적용합니다.
• 시트 위에 사용자 시트 설정, 제목 블록, 경계, 텍스트 및 이미지를 사용하여 시트를 작성합니다.
• 기준 및 자리 표시자 뷰가 배치되는 디자인 조립품의 도면 뷰를 생성합니다.
• 테이블 자리 표시자가 배치되는 디자인 조립품의 부품 리스트를 생성합니다.

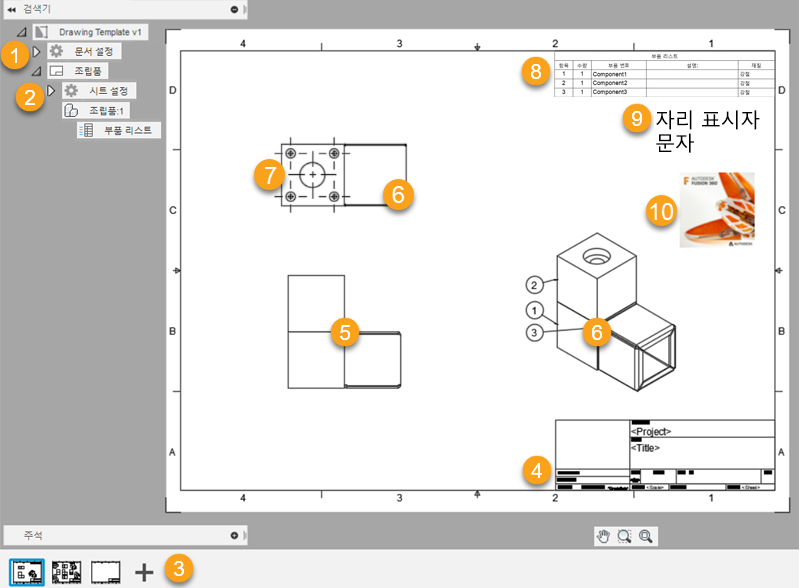

도면 템플릿의 요소

도면 템플릿에서 다음 요소를 작성하거나 수정할 수 있습니다.

1. 문서 설정
2. 시트 설정
3. 시트
4. 제목 블록 및 경계
5. 기준 뷰 자리 표시자
6. 형상 투영된 뷰 자리 표시자
7. 자동화된 중심 표식 및 중심선
8. 테이블 자리 표시자
9. 텍스트
10. 이미지

템플릿 상황별 환경

도면 템플릿을 작성하거나 기존 도면 템플릿을 편집하는 경우 템플릿 상황별 환경이 시작됩니다.

문서 설정, 시트 설정, 시트, 제목 블록, 경계, 기준 뷰 및 형상 투영된 뷰 자리 표시자, 테이블 자리 표시자, 텍스트 및 이미지를 작성하고 수정할 수 있습니다.

도면 템플릿 사용자화를 마치면 데이터 패널의 프로젝트 내에 도면 템플릿을 저장할 수 있습니다.

그리고 다음을 수행할 수 있습니다.

• 도면을 작성할 경우 도면 작성 대화상자에서 도면 템플릿을 선택합니다.
• 도면 템플릿을 열어 수정합니다.
• 다른 팀 구성원과 도면 템플릿을 공유합니다.
