스케치 기호 참조
Fusion의 도면 작업공간에서는 스케치 기호 대화상자에서 현재 도면의 스케치 기호를 삽입하고 관리할 수 있습니다.
스케치 기호
기호 설정
기호 설정 섹션에는 스케치 이름 및 지시선 부착 설정이 포함되어 있습니다.
화살표를 클릭하면 이 섹션이 축소되거나 확장됩니다.
스케치 이름
새 스케치 기호의 이름을 입력합니다.
지시선 부착
지시선 부착점 선택:
- 기본값
- 중심
특성
특성 섹션에는 선종류, 선 폭 및 색상 설정이 포함되어 있습니다.
화살표를 클릭하면 이 섹션이 축소되거나 확장됩니다.

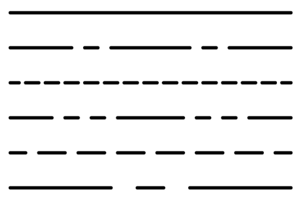

선종류
드롭다운 메뉴에서 선종류를 선택하여 새 제목 블록 형상 또는 선택한 제목 블록 형상의 선종류를 변경합니다.
|
 |

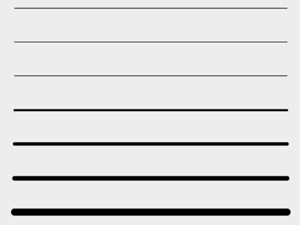

Line Width
드롭다운 메뉴에서 선가중치를 선택하여 새 제목 블록 형상 또는 선택한 제목 블록 형상의 선가중치를 변경합니다.
|
 |
색상
색상 선택기에서 스케치 기호의 색상을 선택합니다.
옵션
옵션 섹션에는 배치 그리드 표시 및 그리드로 스냅 옵션이 포함되어 있습니다.
화살표를 클릭하면 이 섹션이 축소되거나 확장됩니다.
배치 그리드 표시
스케치 기호를 작성할 때 캔버스에서 배치 그리드를 표시하거나 숨기려면 확인란을 선택하거나 선택 취소합니다.
그리드로 스냅
스케치 기호를 작성할 때 캔버스에서 배치 그리드로 스냅하려면 확인란을 선택합니다.
스케치 기호 마무리
스케치 기호 상황별 환경을 종료할 수 있습니다.
스케치 기호
검색 막대
이름으로 스케치 기호를 검색할 수 있습니다.
기호 관리
스케치 기호를 추가하고, 가져오고, 이름을 바꾸고, 편집하고, 복제하고, 삭제할 수 있습니다.
스케치 기호 관리
추가
스케치 기호를 추가할 수 있습니다.
가져오기
다른 도면 파일에서 스케치 기호를 가져올 수 있습니다.
검색 막대
이름으로 스케치 기호를 검색할 수 있습니다.
자세히 메뉴
스케치 기호 관리 대화상자에서 스케치 기호 위에 마우스를 놓으면 사용할 수 있으며 스케치 기호의 이름을 바꾸고, 편집하고, 복제하고, 삭제할 수 있습니다.
이름바꾸기
스케치 기호의 이름을 바꿀 수 있습니다.
편집
스케치 기호를 편집할 수 있습니다.
복제
스케치 기호를 복제할 수 있습니다.
삭제
스케치 기호를 삭제할 수 있습니다.
