형상 공차 기호

Fusion의 도면 작업공간에서 도구막대의 기호 패널에 있는 공구를 사용하여 디자인을 문서화할 때 도면의 시트에 GD&T 기호를 추가할 수 있습니다.

다음 공구를 사용하여 시트에 GD&T 기호를 추가할 수 있습니다.

표면 텍스처

곡면 텍스처 공구는 곡면 텍스처를 객체, 기존 치수 또는 기존 형상 공차 기호에 부착합니다.

형상 공차

형상 공차 공구는 두 개 이상의 단면으로 나누어진 직사각형 프레임을 작성합니다. 주, 선형, 지름, 반지름 및 각도 치수와 이러한 주석의 문자에 부착할 수 있습니다.

데이텀 식별자

데이텀 식별자 공구는 데이텀 식별자 기호를 작성하여 형상 공차 기호의 데이텀 피쳐를 식별합니다.

용접

용접 공구는 용접 기호를 작성합니다.

테이퍼 및 기울기

테이퍼 및 기울기 도구는 테이퍼 및 기울기 기호를 작성합니다.

모서리 기호

모서리 기호 공구는 모서리 기호를 작성합니다. 모서리 기호는 특정 모서리의 처리 및 마무리와 관련된 요구사항을 지정하고 모서리 유형과 크기 및 방향이 정의되거나 정의되지 않은 상세 정보를 나타냅니다.

스케치 기호

스케치 기호 공구를 사용하면 사용자화된 스케치 기호를 작성하여 도면 또는 템플릿에 삽입할 수 있습니다. 스케치 기호는 다른 도면 또는 템플릿 파일에서 가져올 수 있습니다. 지시선과 자동 알파 또는 숫자 카운터를 사용하여 스케치 기호를 부착합니다. 플래그 노트, 측정 버블, 사용자 품번기호 또는 ISO/DIN 5459 스타일 데이텀 대상 기호에 적합합니다.

ASME 표준

asme 표준

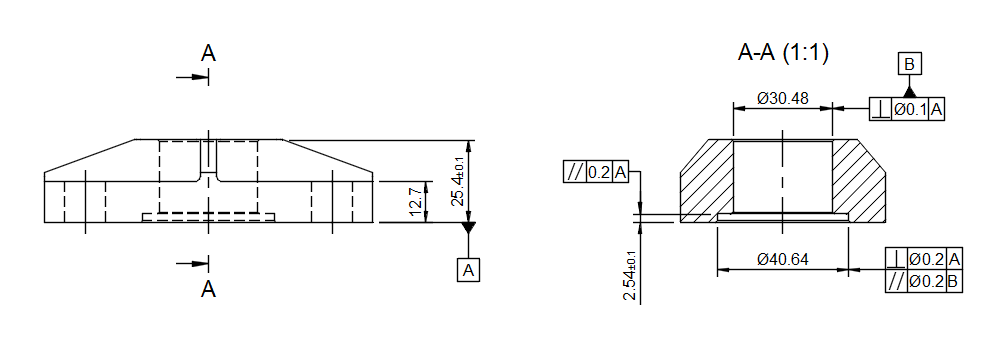

ISO 표준

iso 표준

도면에 형상 공차를 추가하기 위해 형상 공차, 데이텀 식별자 및 곡면 텍스처를 생성하여 객체에 부착할 수 있습니다. GD&T 기호를 작성하면 해당 기호는 지정된 객체와 연관된 상태로 유지됩니다.

제도 표준(ASME 또는 ISO)에서는 각 기호의 동작과 특성을 정의합니다. 도면을 작성하기 전에 제도 표준을 지정합니다. 기호 팔레트 내에 표시된 특수 문자를 포함한 일부 기호 특성 및 특징은 사용 중인 제도 표준에 따라 정의됩니다.

형상 공차를 모형의 구성요소와 기존 치수에 부착할 수 있습니다. 데이텀 ID 및 곡면 텍스처를 구성요소, 치수 및 형상 공차에 부착할 수 있습니다.

팁

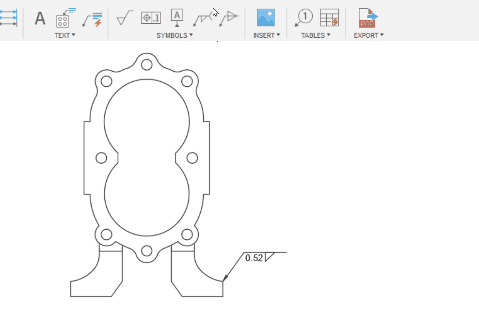

기호 팁
