테이퍼 및 경사도 기호 작성

Fusion의 도면 작업공간에서 테이퍼 및 경사도 기호를 작성합니다.

기호 > 테이퍼 및 경사도 를 선택합니다.
테이퍼 중심선 또는 경사 기준선으로 객체의 모서리를 선택합니다.
테이퍼 또는 경사도 객체를 선택합니다.
시작점 위치를 선택합니다.

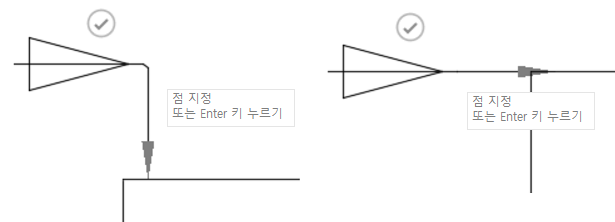

주: 선택한 모서리의 범위 내에서 시작점을 지정하여 모서리에서 직선으로 연장되는 지시선을 작성합니다. 또는 모서리 범위를 벗어난 시작점을 선택하여 곡면 연장을 작성합니다.
다음 중 하나를 수행합니다.
- 선택 표시를 클릭하거나 Enter 키를 눌러 테이퍼 및 경사도 기호를 배치합니다.
- 클릭하여 지시선에서 절곡부 선을 작성한 다음, 선택 표시를 클릭하거나 Enter 키를 눌러 테이퍼와 경사도를 배치합니다.
- 테이퍼 및 경사도* 대화상자가 표시됩니다. 올바른 기호 유형이 자동으로 선택되고 치수 값이 계산됩니다.
(선택 사항) 테이퍼 및 경사도 대화상자에서 치수 값 옆에 있는 자세히 메뉴를 클릭하고 비율 값을 백분율 값으로 변경합니다.
확인을 선택합니다.

주: 테이퍼 및 경사도 대화상자에서 사용할 수 있는 옵션은 제도 표준(ASME 또는 ISO) 및 기호 유형에 따라 다릅니다.
