제목 블록에서 속성 편집
제목 블록에서 속성을 편집하는 방법을 알아봅니다.
여러 도면에서 제목 블록, 경계, 문서 설정 또는 시트 설정을 재사용하려는 경우 도면 템플릿 작성을 사용하여 시간을 절약하고 일관된 표준을 적용할 수 있습니다. 또한 템플릿을 사용하여 새 도면을 작성할 때 참조된 설계에서 도면 뷰 및 부품 리스트를 자동으로 생성하는 자리 표시자 뷰와 자리 표시자 테이블을 작성할 수도 있습니다.
속성 값 편집
도면을 작성하거나 연 후 현재 시트에서 다음을 수행합니다.
제목 블록을 두 번 클릭합니다.
특성 대화상자가 표시됩니다.
속성을 클릭하여 선택합니다.
커서가 텍스트 필드에 표시됩니다.
속성 텍스트 필드에 텍스트를 입력합니다.
닫기를 클릭합니다.
주: 자동으로 채워지는 속성에 대한 문자를 입력하면 입력한 사용자 문자가 디자인에서 상속된 데이터보다 우선합니다.
질량 단위 변경
제목 블록에 질량 속성이 있는 경우 질량 단위를 변경할 수 있습니다.
제목 블록을 두 번 클릭합니다.
특성 대화상자가 표시됩니다.
질량 단위 드롭다운에서 원하는 질량 단위를 선택합니다.
.특성 마침을 클릭합니다.
질량 정밀도 변경
제목 블록에 질량 속성이 있는 경우 질량 정밀도를 변경할 수 있습니다.
제목 블록을 두 번 클릭합니다.
특성 대화상자가 표시됩니다.
질량 정밀도 드롭다운에서 원하는 질량 정밀도를 선택합니다.
특성 마침을 클릭합니다.
속성 값 재설정
제목 블록을 선택하고 마우스 오른쪽 버튼을 클릭한 다음, 상황에 맞는 메뉴에서 특성 재설정을 선택합니다.
주: 특성 재설정 설정은 속성을 편집하는 동안 특성 대화상자에도 표시됩니다.
속성 추가
제목 블록에 속성을 더 추가하려면 제목 블록 상황별 환경에 액세스합니다.
현재 시트에서 제목 블록을 선택하고 마우스 오른쪽 버튼을 클릭한 다음, 상황에 맞는 메뉴에서 제목 블록 편집을 선택합니다.
제목 블록 상황별 환경을 시작합니다.
제목 블록 상황별 환경에서 제목 블록 > 텍스트 > 속성
을 선택한 다음, 클릭하여 속성을 배치합니다.속성 대화상자가 표시됩니다.
속성 드롭다운에서 속성을 선택합니다.
- 사용자
- 작성자
- 그려진 날짜
- 도면 축척
- 용지 크기
- 프로젝트 이름
- 시트 번호
- 제목 1
- 부품 번호
- 부품 이름
- 질량
- 재질
주: 사용자 속성 값을 수동으로 입력해야 합니다. 다른 모든 속성은 도면에서 상속된 특성으로 자동으로 채워집니다.
선택적으로, 속성의 높이 및 자리맞추기를 조정합니다.
Fusion Manage Extension이 기능은 익스텐션의 일부입니다. 익스텐션은 Fusion 의 추가 기능에 액세스할 수 있는 유연한 방법입니다. 자세히 알아보기.
도면 수명 주기 관리
도면 번호 관리
도면 리비전 관리
도면 상태 관리

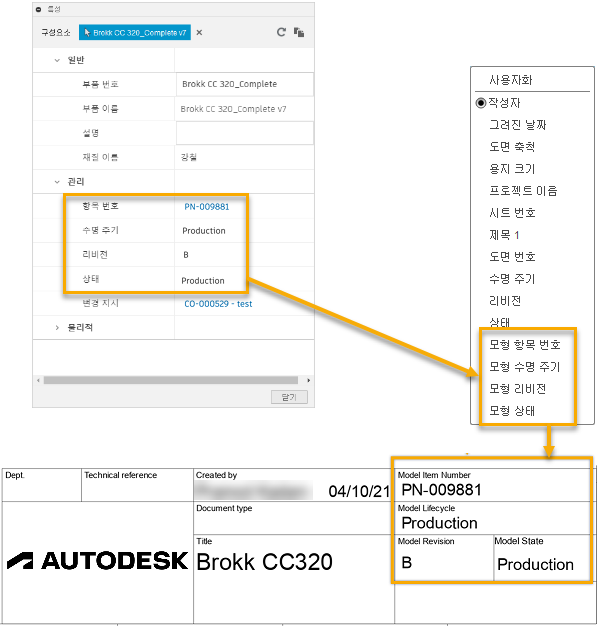

다음 Fusion Manage Extension 속성에는 모형의 특성이 포함됩니다.
모형 항목 번호
모형 수명 주기
모형 리비전
모형 상태
팁
스마트 규칙은 모든 모형 기반 속성과 제목 블록에 표시되는 정보를 제어합니다.

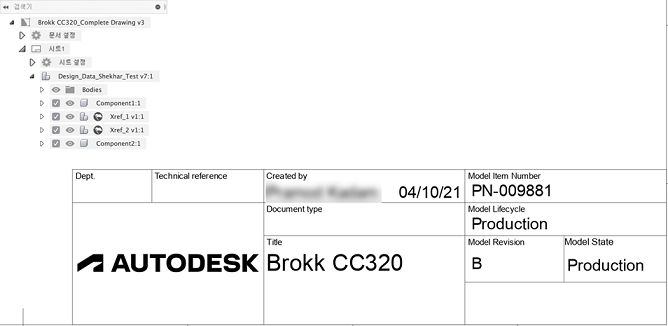

도면 시트에 여러 구성요소의 뷰가 포함된 경우 전체 조립품 특성이 표시됩니다.

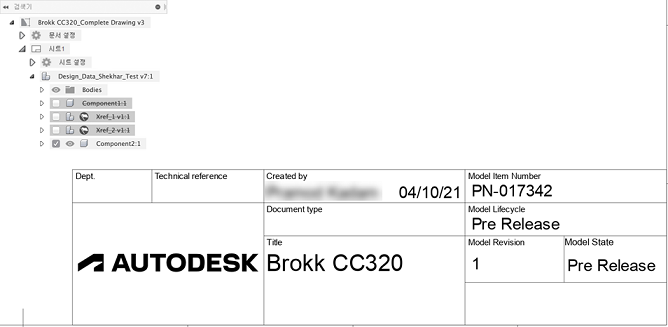

도면 시트에 단일 부품이 표시되는 경우 표시된 특성은 해당 부품에만 해당됩니다.
