Fusion의 도면 작업공간에서 각 시트에는 문서화 중인 디자인에 대한 정보와 경계가 포함된 제목 블록이 있습니다.

제목 블록

제목 블록은 도면의 각 시트에 표시되는 형상 및 정보로 구성된 템플릿입니다.

각 제목 블록은 다음으로 구성될 수 있습니다.

• 정보를 구성하는 데 도움이 되는 형상
• 각 시트에서 동일하게 유지되는 텍스트
• 시트 간에 변경할 수 있는 특성에 대한 속성
• 회사 로고 또는 프로젝트의 개념적 렌더링과 같은 이미지

기본 제목 블록

도면 표준에 따라 기본 제목 블록은 다음 2가지입니다.

• ASME
• ISO

새 도면을 작성할 때 선택한 표준의 기본 제목 블록이 시트에 추가됩니다.

새 제목 블록

다음에서 시작해 자체 사용자 제목 블록을 작성할 수 있습니다.

• 기존 제목 블록에서
• 처음부터
• DWG 파일에서

주: 브라우저의 시트 설정 노드 아래에서는 도면에서 작성한 제목 블록 간에 전환할 수 있습니다.

기존 제목 블록에서

기존 제목 블록에서 새 제목 블록을 작성하는 경우 기본 제목 블록 또는 도면에서 이미 작성한 다른 사용자 제목 블록의 사본으로 시작합니다.

새 제목 블록에는 원래 제목 블록의 모든 형상, 텍스트, 속성 및 이미지의 동일한 사본이 포함되어 있으며, 이는 디자인에 맞춰 수정할 수 있습니다.

처음부터

새 제목 블록을 처음부터 작성하는 경우에는 형상, 텍스트, 속성 또는 이미지 없이 빈 캔버스로 시작합니다.

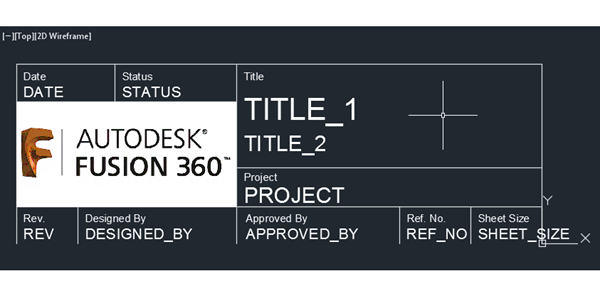

DWG 파일에서

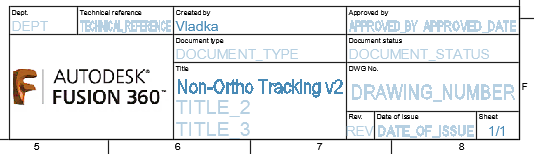

AutoCAD에서 제목 블록을 작성하는 경우에는 모형 공간의 형상, 텍스트, 속성 및 이미지를 DWG 파일에서 삽입하여 Fusion에서 새 제목 블록을 작성할 수 있습니다.

형상, 텍스트, 속성 및 이미지는 AutoCAD에서 나타나는 것과 동일한 상대 축척 및 회전 각도로 삽입됩니다.

AutoCAD의 모형 공간에서 WCS 원점(0,0)은 도면 시트의 하단 오른쪽 구석이 됩니다.

속성

속성을 통해 디자인에서 정보를 상속하는 특성을 제목 블록에 추가하거나 시트별로 사용자 텍스트를 입력할 수 있습니다. 속성은 제목 블록 상황별 환경에서 정의됩니다. 그러면 각 특성 값이 자동으로 채워지거나 제목 블록을 두 번 클릭하여 수동으로 입력할 수 있습니다.

다음과 같은 두 가지 유형의 속성이 있습니다.

• 자동: 자동 속성을 작성하는 경우 특성 값은 디자인에서 상속됩니다.
• 사용자: 사용자 속성을 작성하는 경우 제목 블록을 두 번 클릭하면 각 시트에서 특성 값을 수동으로 편집할 수 있습니다.

예를 들어, 자동 속성을 작성하여 도면 축척, 프로젝트 이름 및 시트 번호를 표시할 수 있습니다. 그런 다음 사용자 속성을 작성하여 각 개별 시트에 대한 추가 주를 입력할 수 있습니다.

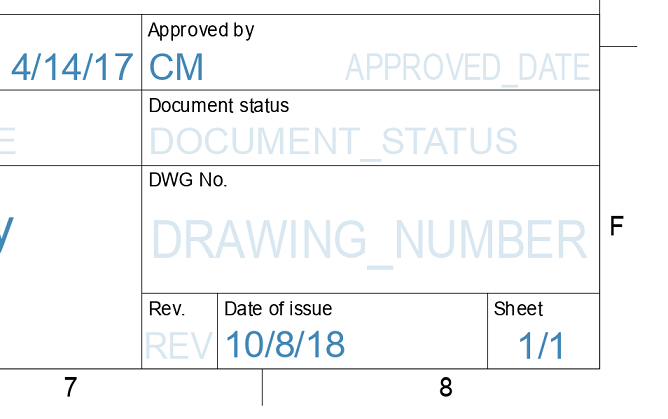

속성의 색상은 제목 블록에 값이 입력되었는지 여부를 나타냅니다.

• 진한 파란색 속성은 값으로 채워져 있습니다.
• 밝은 파란색 속성은 아직 값으로 채워지지 않았으며 자리 표시자로만 나타납니다.

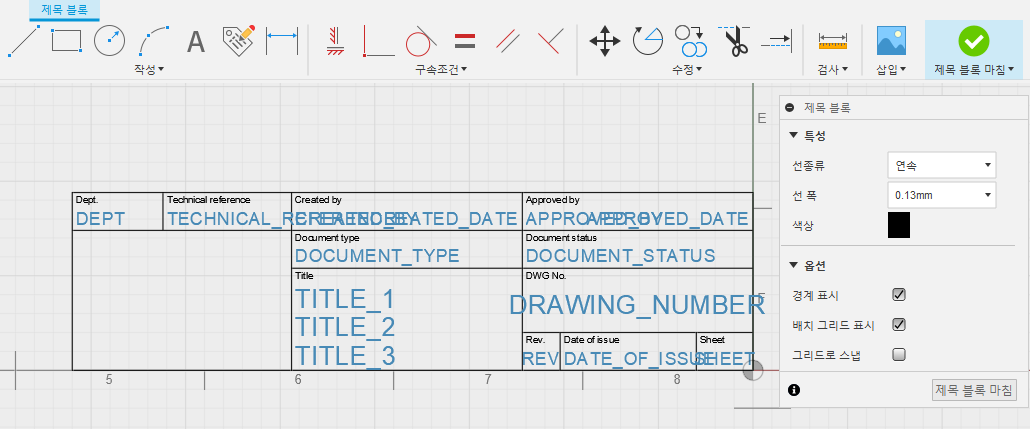

제목 블록 상황별 환경

새 제목 블록을 작성하거나 기존 제목 블록을 편집할 때 제목 블록 상황별 환경이 시작됩니다.

다음 항목을 작성, 수정 및 측정할 수 있습니다.

• 형상
• 텍스트
• 속성
• 이미지

주: 경계는 상황에 맞게 여기에 표시되지만 제목 블록 상황별 환경에서는 경계를 편집할 수 없습니다.

경계

경계는 도면에서 각 시트의 둘레에 표시되는 템플릿입니다.

각 경계는 시트를 구성하는 데 도움이 되는 형상, 텍스트 및 이미지로 구성될 수 있습니다. 예를 들어, 글자와 번호가 매겨진 그리드를 경계에 통합하면 복잡한 디자인에서 요소를 더 빨리 찾을 수 있습니다.

기본 경계

도면 표준과 시트 크기의 각 조합마다 기본 경계가 있습니다.

새 도면을 작성할 때 선택한 표준 및 시트 크기에 대한 기본 경계가 시트에 추가됩니다.

경계는 디자인 요구에 맞춰 편집할 수 있습니다.

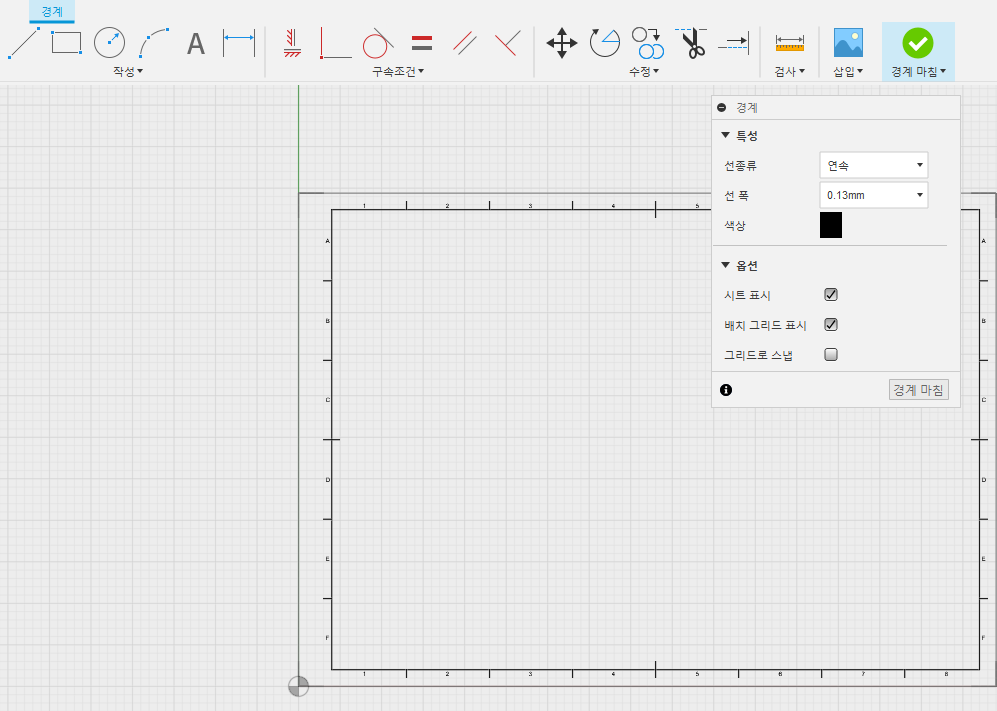

경계 상황별 환경

경계를 편집할 때 경계 상황별 환경이 시작됩니다.

다음 항목을 작성, 수정 및 측정할 수 있습니다.

• 형상
• 텍스트
• 이미지

주: 경계를 편집할 때는 표준 및 시트 크기 조합과 연관된 경계만 편집합니다.
