용접 기호 작성

Fusion의 도면 작업공간에서 용접 기호를 작성합니다.

용접 기호 작성

1. 기호 > 용접 을 선택합니다.

2. 객체의 모서리를 선택합니다.

3. 시작점 위치를 선택합니다.

   주: 선택한 모서리의 범위 내에서 시작점을 지정하여 모서리에서 직선으로 연장되는 지시선을 작성합니다. 또는 모서리 범위를 벗어난 시작점을 선택하여 곡면 연장을 작성합니다.

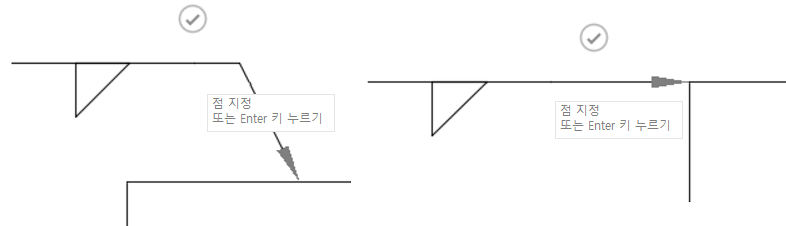

4. 다시 클릭하여 다음 점을 지정합니다.

5. 다음 중 하나를 수행합니다.

   • 선택 표시를 클릭하거나 Enter 키를 눌러 용접 기호를 배치합니다.
   • 클릭하여 지시선에 절곡부 선을 작성한 다음, 선택 표시를 클릭하거나 Enter 키를 눌러 용접 기호를 배치합니다.

6. 용접 대화상자에서 기호 유형을 선택하고 주석을 추가합니다.

7. 확인을 선택합니다.

주: 용접 대화상자에서 사용할 수 있는 옵션은 제도 표준(ASME 또는 ISO) 및 용접 기호 유형에 따라 다릅니다.

곡면 식별 지시선 작성

주: 곡면 식별은 ISO 표준에만 사용할 수 있습니다.

1. 기호 > 용접 을 선택합니다.

2. 객체의 모서리를 선택합니다.

3. 마우스 오른쪽 버튼을 클릭하여 표식 메뉴를 활성화한 다음, 곡면을 선택합니다.



4. 시작점 위치를 선택합니다.

5. 다음 점의 위치를 선택한 다음, 용접 기호 지시선을 배치합니다.

6. 다음 중 하나를 수행합니다.

   • 선택 표시를 클릭하거나 Enter 키를 눌러 용접 기호를 배치합니다.
   • 다시 클릭하여 지시선 세그먼트를 추가합니다.

용접 기호 편집

1. 기존 용접 기호를 두 번 클릭합니다.

   용접 대화상자가 표시됩니다.

2. 식별자를 수정합니다.

3. 닫기를 클릭합니다.

용접 기호 이동

1. 기존 용접 기호를 클릭합니다.
2. 회색 그립을 사용하여 이동합니다.
