Name

게이트 이름을 변경합니다.

CHANGE

Swaplevel 또는 Addlevel을 변경합니다.

PACKAGE

외곽설정 또는 패키지 변형을 정의하고 이름을 지정합니다. PACKAGE 명령은 구성요소 편집기 창에서 새로 만들기 버튼을 클릭하거나 명령행에 'Package'를 입력하여 시작합니다. 요청된 외곽설정 또는 패키지 변형을 선택합니다.

CONNECT

어떤 핀(게이트)이 어떤 패드(외곽설정)와 관련이 있는지 정의합니다.

PREFIX

구조도에서 구성요소 이름에 머리말(예: 저항기의 경우 R)를 제공합니다.

VALUE

구성요소 편집 모드에서 VALUE는 구조도 다이어그램 또는 배치 내에서 구성요소 값을 자유롭게 선택할 수 있는지 또는 고정된 프로젝트 지정 사항을 포함하는지 여부를 지정하는 데 사용됩니다.

켜기: 구조도 내에서 값을 변경할 수 있습니다. 값을 지정할 때까지 구성요소는 완전히 지정되지 않습니다.

끄기: 값은 구성요소 이름에 해당하며, 여기에는 속성 및 외곽설정 버전(예: 74LS00N)이 지정됩니다.

값이 끄기인 경우에도 구성요소 값을 변경할 수 있습니다. 조회는 이 작업이 의도된 작업인지 확인합니다. 속성 또는 외곽설정 버전이 나중에 CHANGE 외곽설정 또는 CHANGE 속성 세트로 변경되면 구성요소의 변경된 값은 변경되지 않고 그대로 유지됩니다.

ATTRIBUTE SETS

필요한 경우 논리 구성요소에 대해 다양한 속성 세트를 정의할 수 있습니다. 따라서 기술을 클릭하십시오.

ATTRIBUTE

속성을 클릭하여 구성요소에 대한 추가 속성을 정의합니다.

DESCRIPTION

구성요소에 대한 설명을 입력합니다. 디자인에 구성요소를 배치할 때 검색 기능에서 설명을 사용할 수 있습니다.

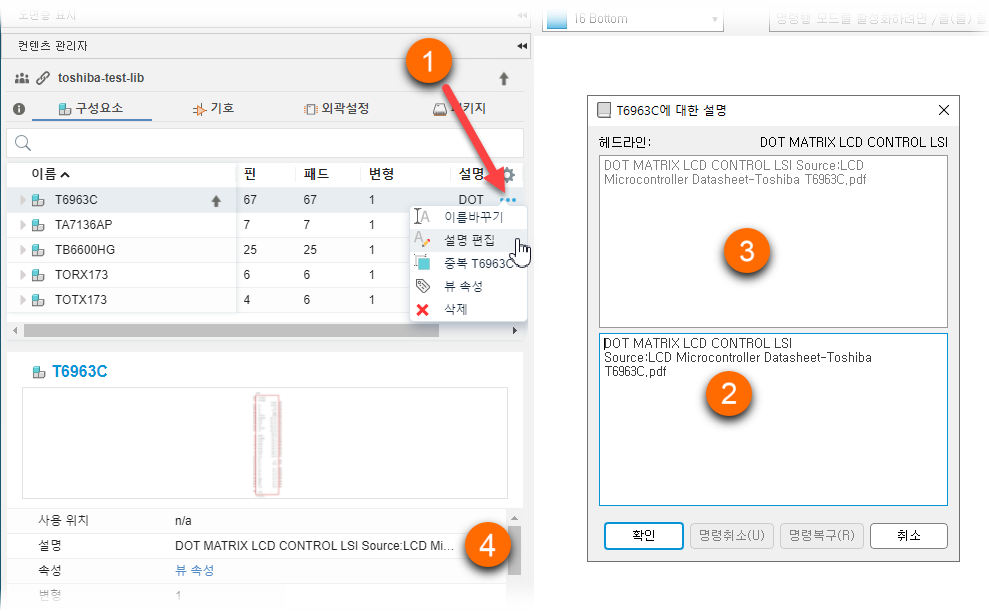

1. 구성요소 행의 컨텐츠 관리자에서 자세히 버튼(...)을 클릭하고 설명 편집을 선택합니다.
2. 대화상자의 아래쪽 섹션에 설명을 입력합니다.
3. 대화상자의 위쪽 섹션에서 미리보기를 검토합니다.
4. 설명은 컨텐츠 관리자 상세 정보 섹션에 표시됩니다.

구성요소 업데이트

구성요소가 편집되면 컨텐츠 관리자 패널에서 업데이트할 수 있습니다.

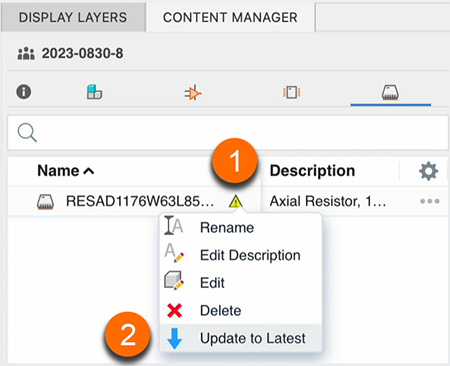

1. 경고 아이콘이 구성요소 오른쪽에 표시됩니다.
2. 구성요소 행을 마우스 오른쪽 버튼으로 클릭하고 최신 버전으로 업데이트를 클릭합니다.
