곡면 연속성 분석

지브라 분석 도구를 사용하여 Fusion에서 곡면 연속성을 분석하는 방법을 알아봅니다.

바디의 곡면 연속성 분석

1. 검사 > 지브라 분석 을 클릭합니다.

   지브라 분석 대화상자가 표시됩니다.

2. 캔버스에서 분석할 바디를 선택합니다.

   바디에 지브라 스트라이프가 표시됩니다.

3. 대화상자에서 분석 설정을 조정합니다.

   • 방향: 수평 또는 수직 지브라 스트라이프를 표시합니다.
   • 반복: 스트라이프 수량을 지정합니다.
   • 불투명도: 줄무늬의 투명도를 지정합니다.
   • 스트라이프 잠금: 줄무늬를 제자리에 잠그려면 선택합니다.
   • 높은 품질: 화면표시 품질을 높이려면 선택하십시오.

4. 확인을 클릭합니다.

브라우저에서 지브라 분석 결과가 분석 폴더에 표시됩니다. 브라우저에서 가시성 아이콘을 클릭하여 을 표시하거나 을 숨깁니다.

지브라 분석 편집

1. 브라우저에서 분석 폴더를 확장합니다.
2. 분석을 마우스 오른쪽 버튼으로 클릭한 다음, 편집을 클릭합니다.
3. 대화상자에서 선택 세트 및 설정을 조정합니다.
4. 확인을 클릭합니다.

팁

• 지브라 줄무늬는 일반적으로 산업 디자인에서 반사 모양을 강조하는 데 사용됩니다. 회전하고 줌함에 따라 지브라 줄무늬 반사가 변경됩니다. 대부분의 디자인에서는 뷰를 변경한 후 줄무늬 방향과 밀도를 변경하는 것이 유용합니다.



• 실시간 피드백을 위해 디자인을 수정하는 동안 지브라 분석을 켜진 상태로 유지할 수 있습니다.

• 지브라 분석을 켜거나 꺼서 정기적으로 분석을 확인할 수 있습니다.

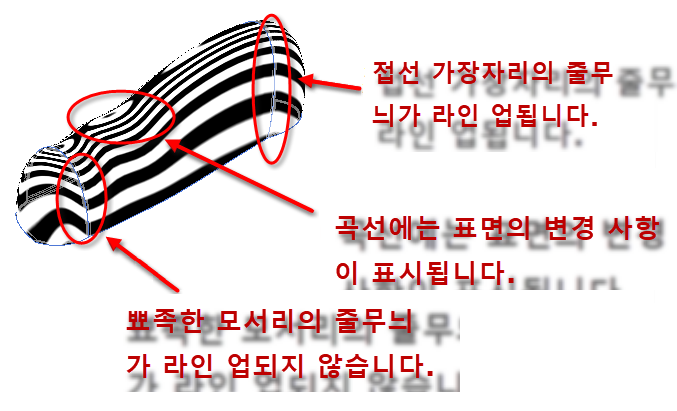

• 줄무늬 모서리가 정렬되지 않으면 경계가 접하지 않습니다(G0).

• 줄무늬 모서리가 정렬되지만 뾰족한 각도를 포함하는 경우 경계가 접합니다(G1).

• 줄무늬 모서리가 전체적으로 부드러운 경우 경계는 곡률 연속(G2)입니다.

• 고품질 설정은 캔버스에 더 나은 품질 결과를 표시하지만 성능에 영향을 줄 수 있습니다.
