간섭은 선택한 구성요소 또는 바디의 분석에서 각 간섭에 대한 정보를 표시합니다.

디자인 또는 시뮬레이션 > 검사 > 간섭

간섭 도구는 본체 또는 구성요소가 두 개 이상인 모형에만 적용할 수 있습니다. 도구의 기능은 모형 유형(여러 구성요소가 있거나 없는 경우), 모델링 모드(직접 또는 파라메트릭) 및 해당 도구가 사용되는 작업공간에 따라 다릅니다.

간섭 도구를 사용하면 본체 또는 구성요소 간에 겹치는 재질의 체적을 탐지할 수 있습니다. 경우에 따라 이 도구로 간섭을 제거할 수도 있습니다. 자세한 내용은 이 페이지의 간섭을 제거하는 방법(지원되는 경우) 섹션을 참조하십시오.

간섭 결과 대화상자 예

계산을 클릭하면 간섭 결과 대화상자가 표시됩니다(이 페이지의 첫 번째 절차에 있는 4단계).

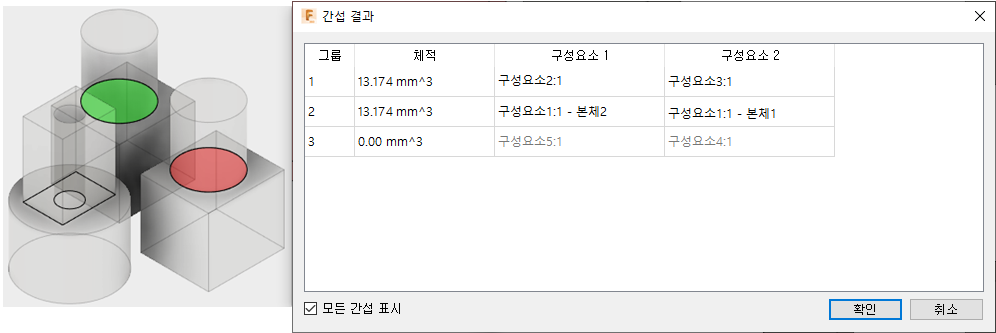

예 1

조건:

• 파라메트릭 모델링 모드. 디자인 작업공간, 솔리드 또는 곡면 탭 또는 자유형 상황별 환경.
• 모형에는 바디 대 바디와 구성요소 간 간섭이 모두 포함되어 있습니다.
• 모형에 일치하는 면 그룹 하나가 포함되어 있습니다. 일치 면 포함** 옵션이 활성화되어 있습니다.

• 그룹 1은 모형의 구성요소 2와 구성요소 3 사이에 있는 13.174mm3 간섭 체적을 표시합니다.
• 그룹 2는 모형의 구성요소 1에 대한 바디 1과 바디 2 사이의 13.174mm3 간섭 체적을 보여줍니다.
• 그룹 3은 구성요소 4와 구성요소 5 사이의 일치하는 면을 표시합니다(강조 표시 없음, 체적이 0임 및 연회색 구성요소 이름으로 표시됨).
• 체적 제거 열은 포함되지 않습니다. 지정된 조건의 경우 간섭만 탐지할 수 있으며 간섭은 수정할 수 없습니다.

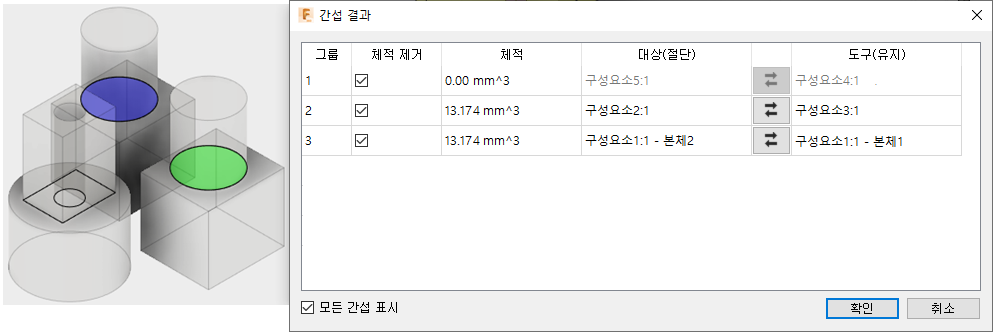

예 2

• 직접 또는 파라메트릭 모델링 모드, 시뮬레이션 작업공간, 단순화 상황별 환경 또는 디자인 작업공간, 솔리드 또는 곡면 탭 또는 자유형 상황별 환경의 직접 모델링 모드.

  주: 시뮬레이션 작업공간 내의 단순화 상황별 환경에서 수행된 모든 변경 사항은 형상을 작성하는 데 사용된 모델링 모드와 관계없이 파라메트릭합니다.

• 모형에는 바디 대 바디와 구성요소 간 간섭이 모두 포함되어 있습니다.

• 모형에 일치하는 면 그룹 하나가 포함되어 있습니다. 일치하는 면 포함 옵션이 활성화됩니다.

다음 리스트에는 간섭 결과 테이블의 내용이 요약되어 있습니다(예 2).

• 그룹 1은 모형의 구성요소 2와 구성요소 3 사이에 있는 13.174mm3 간섭 체적을 표시합니다.
• 그룹 2는 모형의 구성요소 1에 대한 바디 1과 바디 2 사이의 13.174mm3 간섭 체적을 보여줍니다.
• 그룹 3은 구성요소 4와 구성요소 5 사이의 일치하는 면을 표시합니다(강조 표시 없음, 체적이 0임 및 연회색 구성요소 이름으로 표시됨).
• 체적 제거 열이 표시되며 모든 그룹이 기본적으로 활성화됩니다. 확인을 클릭하면 각 그룹의 대상(절단) ** 구성요소 또는 바디에서 간섭 체적이 절단됩니다. 일치하는 면에 대해 간섭 **체적이 0이므로 체적 제거 옵션은 그룹 1에는 영향을 주지 않습니다.
• 스왑 버튼 을 사용하여 대상(절단) 및 도구(유지) 구성요소를 스왑할 수 있습니다.
