객체 측정

측정 도구를 사용하여 선택한 객체에 대한 또는 선택한 객체 간의 길이, 거리, 면적 및 각도를 찾습니다. 이 기능은 객체가 사양을 준수하는지 여부를 확인하는 데 유용합니다.

1. 도구막대에서 검사 > 측정 을 클릭합니다.

   측정 대화상자가 표시됩니다.

2. 캔버스에서 객체(예: 면 또는 선)를 선택합니다.

   측정 대화상자의 선택 1 섹션이 확장되고 다음과 같은 객체에 적합한 정보가 표시됩니다.

   • 모서리의 길이
   • 면의 면적
   • 면의 루프 길이
   • 원형 모서리의 지름 또는 반지름

3. 캔버스에서 다른 객체를 선택합니다.

   대화상자의 선택 2 섹션이 확장되고 두 번째로 선택한 객체에 대한 정보가 표시됩니다.

   대화상자의 결과 섹션이 확장되고 두 객체가 서로 배치된 정보를 표시합니다. 예를 들면 다음과 같습니다.

   • 두 평행 면 사이의 거리
   • 두 개의 각진 선 또는 면 사이의 각도
   • 원형 객체의 중심점 간 거리와, 지름을 기준으로 한 최소 및 최대 거리

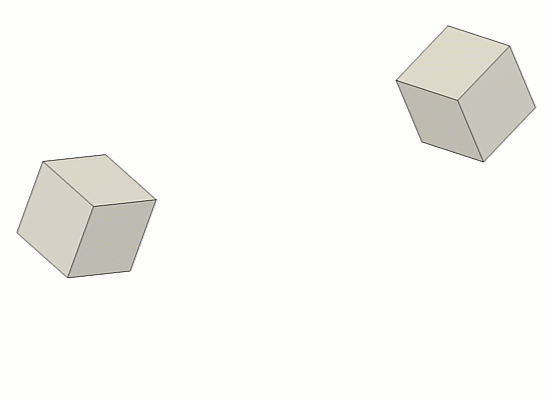

4. 선택 사항: XYZ 증분을 설정하여 두 선택 항목 간의 XYZ 측정을 표시합니다.

   • 없음: XYZ 측정을 숨깁니다.
   • 구성요소 1 좌표계: 구성요소 1 좌표계에 정렬된 XYZ 측정값을 표시합니다.
   • ** 구성요소 2 좌표계: **구성요소 2 좌표계에 정렬된 XYZ 측정값을 표시합니다.
   • 전역 좌표계: 상위 구성요소에 정렬된 XYZ 측정을 표시합니다.

5. 선택 사항: 언제든지 측정 대화상자에서 선택 지우기 를 클릭하여 선택 사항을 지우고 새 측정을 수행합니다.

팁

• 대화상자의 결과 값 위에 포인터를 놓으면 캔버스에서 해당 측정을 강조 표시할 수 있습니다.

• 대화상자의 값을 클릭하여 클립보드에 복사합니다.

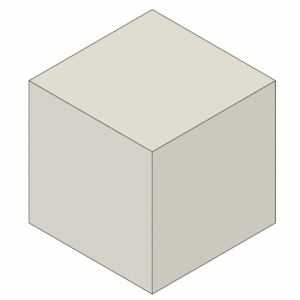

• 면, 모서리 또는 스케치 곡선에 스냅점을 표시하려면 스냅점 표시를 선택합니다. Ctrl(Windows) 또는 Command(macOS)를 누른 채 스냅점에 잠급니다. 또는 Shift 키를 누른 채 스냅점을 숨깁니다. 이 옵션은 선택 필터가 면/모서리/꼭지점면 으로 설정된 경우에만 사용할 수 있습니다.
