최소 공구 반지름 분석

Fusion에서 최소 반지름 분석을 사용하여 감산 제조 방법에 필요한 최소 공구 반지름을 결정하는 방법을 알아봅니다.

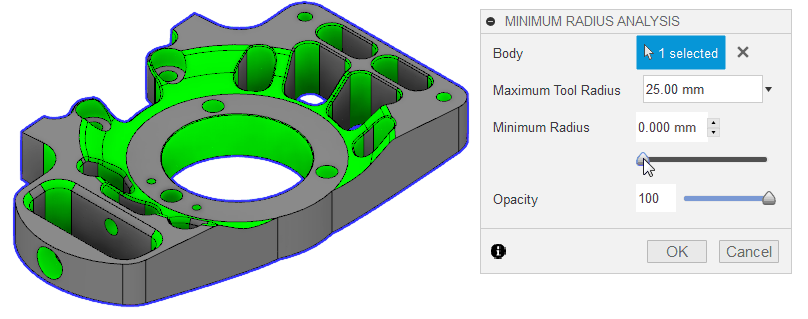

이 공구는 곡률이 높은 영역과 낮은 영역을 강조 표시하여 특정 커터 반지름으로 가공할 수 없는 영역을 쉽게 식별할 수 있도록 합니다.

1. 도구막대에서 검사 > 최소 반지름 분석 을 선택합니다.

   최소 반지름 분석 대화상자가 표시됩니다.

2. 캔버스에서 분석할 본체를 선택합니다.

3. 대화상자에서 최대 공구 반지름을 설정합니다.

4. 최소 반지름을 지정합니다.

5. 선택 사항: 불투명도 슬라이더를 조정합니다.

6. (선택 사항) 날카로운 곡선을 선택하면 분석에 날카로운 곡선이 포함됩니다.

7. 확인을 클릭합니다.

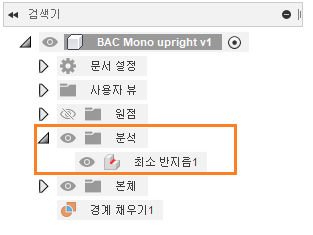

최소 반지름 분석 결과가 캔버스에 표시되고 브라우저의 분석 폴더에 나타납니다.

팁

• 분석을 편집하려면 브라우저에서 폴더 항목을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.
• 캔버스에서 분석을 표시하거나 숨기려면 브라우저에서 가시성 아이콘 을 클릭합니다.
