동적 이벤트 시뮬레이션 진폭 곡선

동적 이벤트 시뮬레이션에서는 바디 또는 도면요소가 이동해야 하는 거리 및 속도, 이동해야 하는 방향 및 동작 속도를 규정할 수 있습니다.

하중 값을 알고 있는 경우 과도 하중을 적용하고 단계 종속을 활성화하여 크기 곡선을 활성화합니다.

하중 값은 모르지만 하중 하중의 변위를 알고 있는 경우 규정된 구속조건을 사용하고 승수 곡선에서 지정한 단계를 사용하여 솔버가 변위를 작성하는 데 필요한 하중을 파악할 수 있도록 합니다.

지속 시간 및 진폭

시뮬레이션에 대한 지속 시간을 지정하고 해당 지속 시간에 대한 과도 하중(크기 곡선) 또는 규정된 변위(승수 곡선) 경계 조건을 설명하는 진폭 곡선을 제공합니다.

주: 파일 크기 및 분석 시간을 줄이려면 최소 단계 수를 사용하여 변위를 설명하십시오.

승수 곡선

그림 1. 여러 단계를 보여주는 승수 곡선의 예.

주: 시뮬레이션 지속 시간과 진폭 곡선의 지속 시간이 일치해야 합니다.

승수 곡선

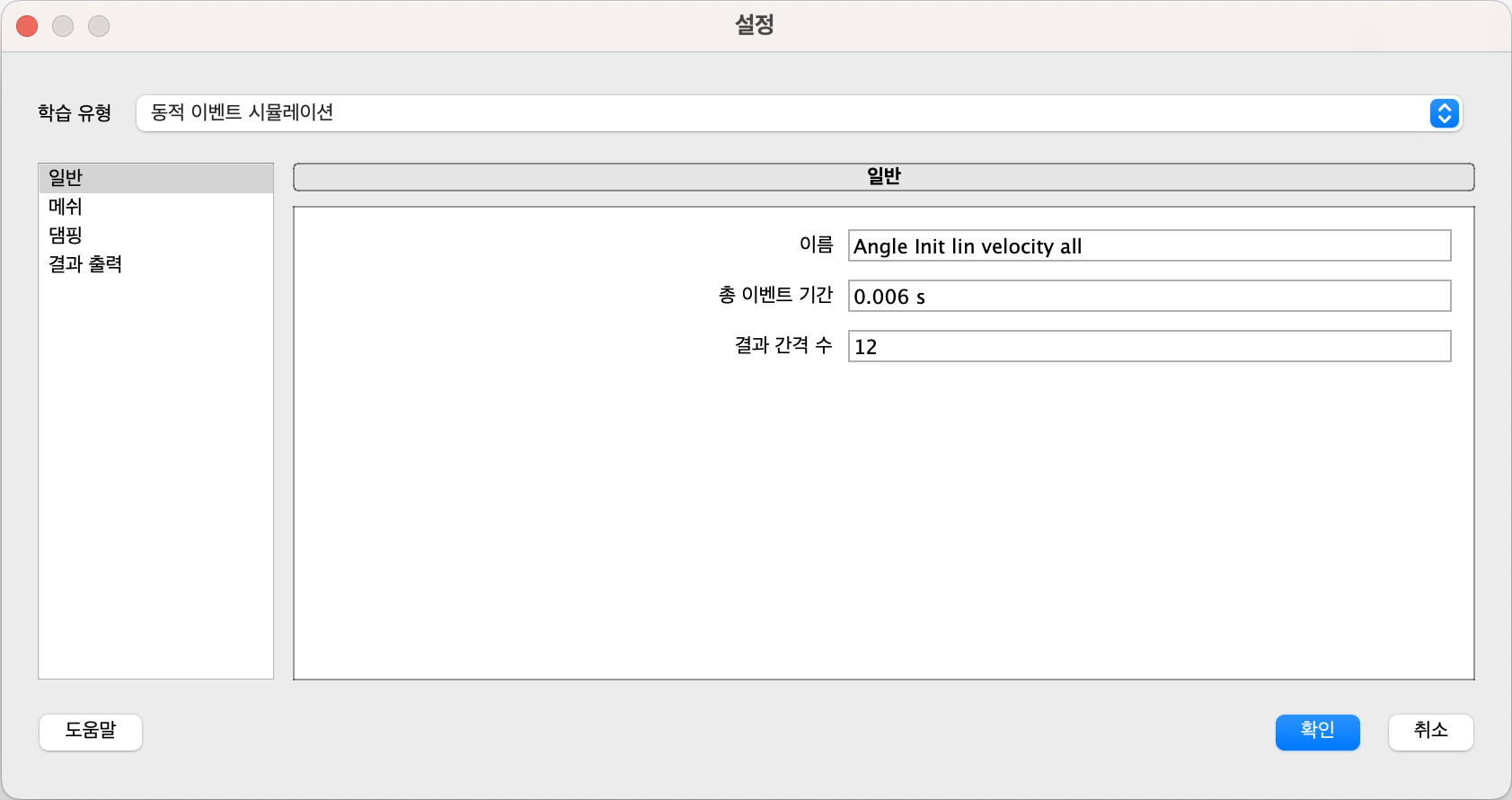

그림 2 그림 1의 승수 곡선에서 시간 단계와 일치하는 총 이벤트 기간을 보여주는 학습 설정입니다.

분석 시간 고려사항

기본 단계 수는 1개로, 단조로운 하중에 적합합니다. 이 경우 0부터 1까지 선형으로 증가하는 하중 및 경계 조건을 규정합니다.

1단계 이벤트 시뮬레이션

그림 3: 선형 상향 램프의 하중 문제

하중이 단조롭지 않은 경우 솔버에서 사용해야 하는 단계 수를 지정합니다. 예를 들어, 규정된 값까지 모형의 하중을 늘린 다음, 다시 0으로 하중을 해제할 수 있습니다. 이 시뮬레이션은 두 단계를 사용합니다.

2단계 이벤트 시뮬레이션

그림 4: 선형으로 증가/감소되는 하중/하중 제거 문제

주: 필요한 것보다 많은 단계를 지정하지 마십시오. 각 단계는 이전 단계와 마찬가지로 분석에 유사한 크기의 시간을 추가합니다.
