작업 4: 하중 적용

이 작업에서는 브레이크 로터에 구조 하중 및 열 부하의 조합을 적용합니다. 사용자는 다음 작업을 수행합니다.

허브 보어 면에 압력을 적용하여 샤프트와 로터 사이에 간섭(억지 끼워 맞춤)으로 인한 기계적 하중 표시
적용된 온도를 동일한 허브 보어 면 추가. 이 면은 수냉식 샤프트와 접촉하므로 온도가 잘 유지됩니다.
패드 접촉 면에 열원을 적용하여 제동 중 마찰로 생성된 열 표시
패드 접촉 면을 제외하고 주변 공기에 노출된 모든 면에 대류 하중 적용

이 가정은 브레이크 패드로 덮이지 않는 마찰 면 부분에서 발생하는 공랭을 무시하므로 유지됩니다.

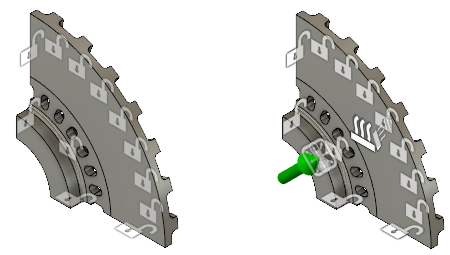

하중이 없는 브레이크 로터(왼쪽)와 구조 하중 및 열 부하가 적용된 브레이크 로터(오른쪽).

필수 조건

작업 3이 완료되었습니다.

단계

13.8MPa의 구조 하중을 허브 보어 면에 적용합니다.
1. (시뮬레이션 작업공간 > 설정 탭 > 하중 패널 > 구조 하중)을 선택하여 구조 하중 대화상자를 엽니다.
2. 구조 하중 대화상자에서 유형을 압력으로 설정합니다.

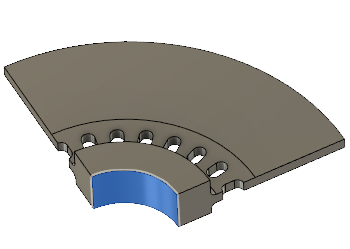

3. 로터 허브의 중심에 있는 보어의 면을 선택합니다.

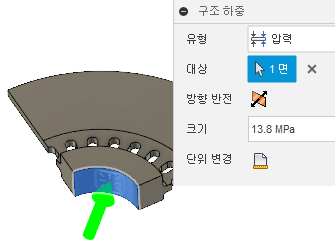

4. 크기를 13.8MPa로 설정합니다.
5. 확인을 클릭하여 명령을 수락하고 대화상자를 닫습니다.
동일한 허브 보어 면에 38°C의 열 부하를 추가합니다.
1. (시뮬레이션 작업공간 > 설정 탭 > 하중 패널 > 열 부하)을 선택하여 열 부하 대화상자를 엽니다.
2. 열 부하 대화상자에서 유형을 적용된 온도로 설정합니다.
3. 로터의 중심에 있는 허브 보어의 면을 클릭하여 면으로 선택합니다.

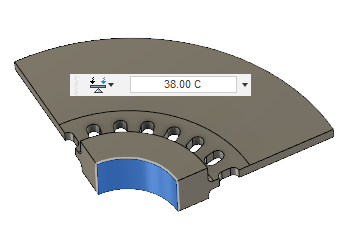

4. 온도 값을 38°C로 설정합니다.
5. 확인을 클릭하여 명령을 승인하고 열 부하 대화상자를 닫습니다.
단위 면적당 기준으로 36,500W/(m^2K)의 열원을 패드 접촉 면에 적용합니다.
1. (시뮬레이션 작업공간 > 설정 탭 > 하중 패널 > 열 부하)을 선택하여 구조 하중 대화상자를 엽니다.
2. 열 부하 대화상자에서 유형을 열원으로 설정합니다.
3. 브레이크 패드로 연결된 로터의 면을 선택합니다.
4. 열 부하 대화상자에서 단위 면적 옵션을 활성화합니다. 총 열 입력이 아닌 단위 면적당 기준으로 열원을 지정합니다.
5. 열 단위 변경을 클릭하고 인접한 드롭다운 리스트에서 W/m^2를 선택합니다.
6. 열원 값을 36,500W/(m^2K)로 설정합니다. 이 값은 여러 시작/실행/중지 주기에 대한 시간에 따른 평균 열 입력을 나타냅니다.
7. 확인을 클릭하여 명령을 수락하고 대화상자를 닫습니다.
패드 접촉 면을 제외하고 주변 공기에 노출된 모든 면에 대류 하중을 적용합니다. 먼저 브레이크 로터의 모든 면을 선택하고 열 부하 대화상자에서 대류를 선택합니다. 그런 다음, 제외할 면을 선택취소합니다.
1. (시뮬레이션 작업공간 > 설정 탭 > 선택 패널 > 선택 필터)을 클릭하고 통과하여 선택 옵션이 사용으로 설정되어 있는지 확인합니다. 그렇지 않은 경우 확인란을 클릭하여 사용으로 설정합니다.
  주: 뷰에서 숨겨진 뒷면을 선택하려면 이 옵션을 사용으로 설정해야 합니다.
2. (시뮬레이션 작업공간 > 설정 탭 > 하중 패널 > 열 부하)을 클릭하여 열 부하 대화상자를 엽니다.
3. 열 부하 대화상자에서 유형을 대류로 설정합니다.

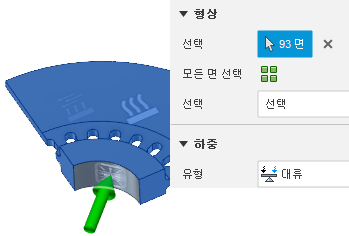

4. 마우스를 클릭하고 끌어 전체 로터 모형을 둘러싸는 선택 창을 그립니다. 열 부하 대화상자에 93개 면이 선택되었다고 표시해야 합니다.
  주: 허브 보어 면에는 이미 온도 하중이 있으므로 선택 세트에서 자동으로 제외됩니다.
5. 공기와 접촉하지 않은 면을 선택취소합니다. 대칭 평면은 전체 모형의 솔리드 부분을 관통하는 슬라이스를 나타냅니다.
  - 브레이크 패드 접촉 면(열원이 적용된 위치)
  - XZ 대칭 평면에 있는 두 면
  - YZ 대칭 평면에 있는 두 면
  - XY 대칭 평면에 있는 8개 면

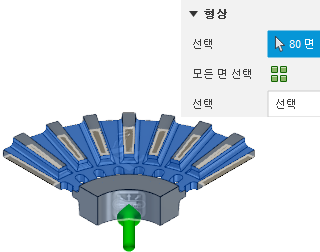

  이제 열 부하 대화상자에 80개 면이 선택되었다고 표시해야 합니다.
190W/(m^2K) 대류를 나머지 80개 면에 적용하고 주변 온도를 25°C로 유지합니다.

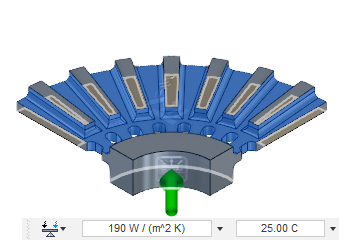

1. 열 부하 대화상자에서 대류 값을 190W/(m^2K)로 설정합니다.
  이 값은 로터의 회전을 고려합니다. 즉, 로터가 회전하면 로터 위를 흐르고 로터를 통과하는 공기 흐름의 속도가 높아집니다. 이 값은 부력만으로 구동되는 자연 대류에 해당하는 값보다 훨씬 큽니다.
2. 온도 값을 25°C로 변경합니다.
3. 확인을 클릭하여 명령을 적용하고 대화상자를 닫습니다.
4. 홈 뷰를 클릭하여 모형의 기본 등각투영 뷰를 복원합니다.
