바디 또는 구성요소 제거

모형 부분이 시뮬레이션 학습에 포함되지 못하게 합니다.

시뮬레이션 학습에 중요하지 않으면서 솔루션 시간만 늘리고 메쉬를 더 어렵게 만드는 바디 또는 구성요소를 제거합니다. 구성요소의 질량이 학습에 중요하지만 구성요소 자체의 상세 정보가 아닌 경우 구성요소를 제거하고 동등한 점질량 하중을 대체할 수 있습니다.

이 상황에서 종종 억제해제 명령과 함께 제공되는 억제라는 용어에 익숙할 것입니다. Fusion에서 *제거** 명령의 목적은 동일합니다. 차이점은 *제거 취소 또는 복원 명령이 없다는 것입니다.

바디 또는 구성요소 제거

1. 브라우저 또는 캔버스에서 그래픽으로 하나 이상의 바디 또는 구성요소를 선택합니다.
   • 제거할 바디 또는 유지할 바디를 선택할 수 있습니다.

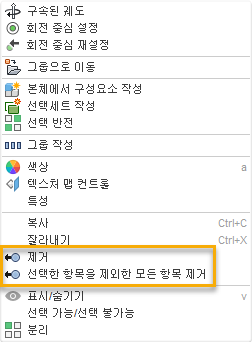

2. 마우스 오른쪽 버튼을 클릭하여 상황에 맞는 메뉴를 표시합니다.
3. 다음 중 하나를 선택합니다.
   • 제거 : 선택한 바디 또는 구성요소를 제거합니다.
   • 선택한 항목을 제외한 모든 항목 제거 : 현재 선택되지 않은 항목을 제거하고 선택한 항목을 유지합니다.

모형의 바디 수, 제거되는 번호 및 상대적인 선택 편의성에 따라 가장 편리한 방법을 사용합니다.

제거된 바디 또는 구성요소 복원

부품이 제거되면 작업이 타임라인에 캡처됩니다. 여러 항목을 한 번에 제거하면 각 항목에 대해 개별 타임라인 항목이 작성됩니다. 제거된 바디 또는 구성요소를 복원하려면 다음 세 가지 방법 중 하나를 사용합니다.

• 바디 또는 구성요소를 방금 제거한 경우 명령취소 를 클릭하여 복원합니다.
• 타임라인에서 적절한 제거 작업을 삭제합니다.
• 제작 모형의 모든 바디 및 구성요소가 포함될 새 시뮬레이션 모형을 작성합니다.
