열 분석 구속
시뮬레이션을 실행할 때는 분석을 올바르게 구속하는 것이 중요합니다. 분석이 과도하게 구속되면 솔버에 변수가 너무 적어 제대로 해석할 수 없습니다. 분석이 불충분하게 구속되면 솔버에 모든 변수를 계산하기 위한 정보가 부족합니다.
올바르게 구속된 분석
올바르게 구속된 분석을 통해 에너지의 균형을 유지할 수 있고, 분석으로 유입되는 에너지는 분석에서 유출되는 에너지와 같아야 합니다. 참조 온도를 제공하려면 분석에 온도, 대류 또는 복사 하중이 포함되어야 합니다. 모든 열 부하는 하중을 참조하는 온도와 결합될 경우 열원 또는 열 싱크로 충분할 수 있습니다.
과도하게 구속된 분석
모형 전체에서 또는 단일 위치에 너무 많은 정보를 입력했다면 분석이 과도하게 구속될 수 있습니다. 열 부하 페이지에서 설명한 대로 동일한 곡면에 하나의 온도 및 다른 열 부하를 포함할 수 없습니다. 소프트웨어에서는 동일한 곡면에 하나의 온도 하중과 다른 열 부하를 적용하도록 허용하지 않습니다. 두 개의 인접 곡면이 허용됩니다. 모형의 모든 위치에 두 가지 다른 하중 조건이 있는 경우에도 모형이 과도하게 구속됩니다.

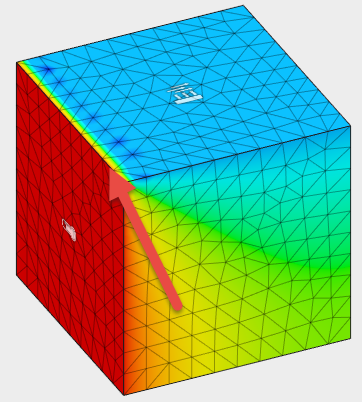

주: 이전 이미지에서는 온도 구속조건이 필름 계수와 인접한 면에 배치되었습니다. 화살표 아래의 꼭지점이 과도하게 구속되었습니다. 두 면이 만나는 꼭지점의 한 요소에 있는 노드의 온도가 더 낮습니다. 이러한 저온 노드는 과도하게 구속된 꼭지점에 따른 효과입니다.
주: 형상의 일부를 공유하는 열 조건이 없도록 하십시오. 하중이 적용된 면을 분리하기 위한 작은 모따기를 추가하거나 곡면 중 하나를 분할하여 모형을 수정할 수 있습니다.
불충분하게 구속된 분석
분석을 불충분하게 구속하는 것은 분석을 과도하게 구속하는 것과는 반대이며, 분석을 제대로 해석하기에 하중이 충분하지 않습니다. 적용되는 열 부하에 따라 여러 결과가 있을 수 있습니다.

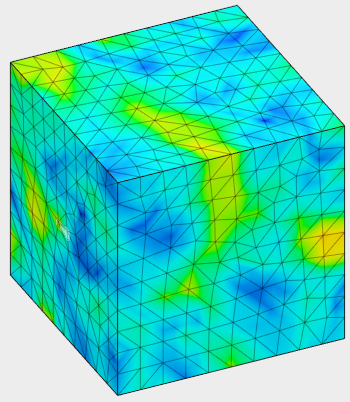

모형에서 참조되는 온도가 하나뿐이고 다른 열 부하가 없는 경우 모형에 열 흐름 또는 온도 그라데이션이 없습니다. 이 유형의 하중 케이스로 인해 열 그라데이션이 다음과 같이 표시될 수 있습니다.

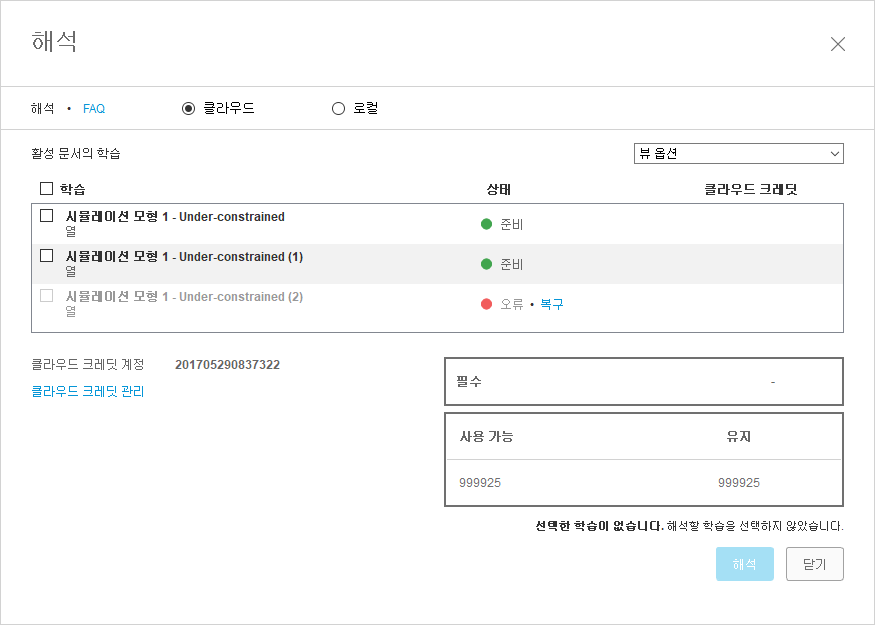

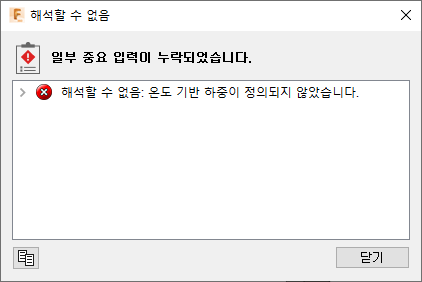

분석에서 온도를 참조하는 하중이 없는 모형은 해석할 수 없습니다. 경고가 해석 대화상자에 표시되어야 합니다.
자세한 내용은 복구 링크를 클릭하여 확인할 수 있습니다.
온도 기반 하중이 정의되지 않은 분석 설정은 참조가 없기 때문에 온도 그라데이션이 있을 수 없습니다.
