1. 시뮬레이션 작업공간의 설정 탭에서 (결과 패널 > 시뮬레이션 결과)을 클릭하여 결과 탭을 엽니다.

온라인 결과 뷰어

이 뷰어를 사용하는 학습:

• 정적 응력,
• 열,
• 열 응력,
• 전자 제품 냉각,
• 사출 성형 시뮬레이션

표준 결과 보기

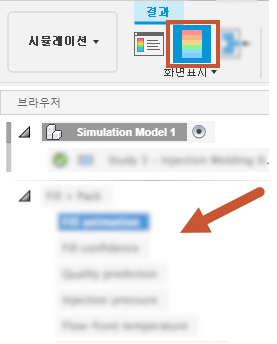

1. 결과 도구막대의 학습 패널에서 결과를 클릭하여 브라우저에 표준 결과를 표시합니다.

2. 브라우저(왼쪽 사이드바)에서 결과 노드를 확장합니다.

3. 결과 유형을 선택하여 캔버스에 표시합니다.

   그래픽 영역이 업데이트되어 선택한 결과 유형을 표시합니다.

안내 결과 보기

사용 대상: 정적 응력(안전계수만 해당), 전자 제품 냉각, 사출 성형 시뮬레이션

1. 결과 도구막대의 학습 패널에서 안내 결과를 클릭하여 브라우저에 안내 결과를 표시합니다.

2. 안내 결과가 여러 개인 학습의 경우 다른 안내 결과 탭 간을 전환합니다.



3. 대신 표준 결과를 보려면 도구막대에서 결과 클릭합니다.



표준 결과 뷰어

이 뷰어를 사용하는 학습:

• 모달 진동수,
• 구조적 버클링,
• 쉐이프 최적화,
• 비선형 정적 응력,
• 이벤트 시뮬레이션

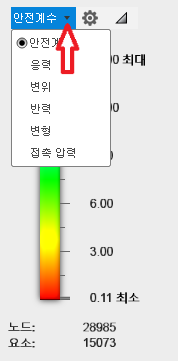

범례 옆의 결과 선택자를 사용하여 다른 결과를 선택하고 결과 간을 전환할 수 있습니다.

그래픽 영역이 업데이트되어 선택한 결과 유형을 표시합니다.
