시뮬레이션 결과
FEA(유한 요소 분석) 솔버의 출력은 일반적으로 상당한 양의 원시 데이터입니다. 이 데이터는 그래픽 표현이 없으면 해석하기가 어렵고 단조롭습니다. 윤곽선 플롯은 다양한 색상을 사용하여 응력, 변형, 온도 및 기타 결과의 분포를 나타내는 그래픽 화면표시입니다. 시뮬레이션 분석의 주요 측면은 이러한 결과를 적절히 분석하고 평가하는 것입니다.
결과 평가 단계에서는 가장 중요한 사고 과정이 진행됩니다. 색상 윤곽선 및 숫자 결과를 예상되는 결과와 비교합니다. 결과가 타당한지 확인하고 적절한 엔지니어링 원리를 기준으로 결과를 설명합니다. 결과가 예상과 다르면 모형 설정을 평가하고 불일치의 원인을 확인합니다.
일부 학습의 경우 결과가 다운로드되고 다른 학습의 경우 브라우저 기반 온라인 뷰어에서 스트리밍됩니다. 결과를 해석하는 도구는 사례마다 약간 다릅니다.
| 표준 결과 뷰어를 사용하는 학습 | 온라인 결과 뷰어를 사용하는 학습 |
|---|---|
| 정적 응력 | 전자 제품 냉각 |
| 모달 진동수 | 사출 성형 시뮬레이션 |
| 구조적 버클링 | |
| 열 | |
| 열 응력 | |
| 쉐이프 최적화 | |
| 비선형 정적 응력 | |
| 이벤트 시뮬레이션 |

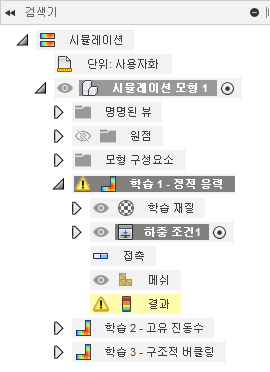

주: 시뮬레이션의 입력 값을 변경하거나 모형을 업데이트하는 경우 결과 브라우저 노드의 배경 색상이 변경되고 결과가 오래되었음을 나타내는 아이콘으로 표시됩니다. 현재 모형 및 입력 값과 일치하는 결과를 얻으려면 분석을 다시 해석하십시오.
