Ansys 작업
Ansys® Mechanical™ 2021 R1 이상 또는 Ansys® Discovery™ 2021 R1 이상을 컴퓨터에 설치한 경우 아래에 초록색으로 강조 표시된 Fusion Simulation 학습 중 하나를 직접 전송하여 추가 분석을 요청할 수 있습니다.
또는 해당 Ansys 제품에서 실행할 수 있는 Fusion Simulation 데이터 파일을 작성하려면 시뮬레이션 작업공간에서 학습을 Fusion Simulation 데이터(.sdz) 파일로 내보냅니다. 그러면 사용자 또는 공동작업자가 .sdz 파일을 Ansys 제품으로 가져올 수 있습니다.

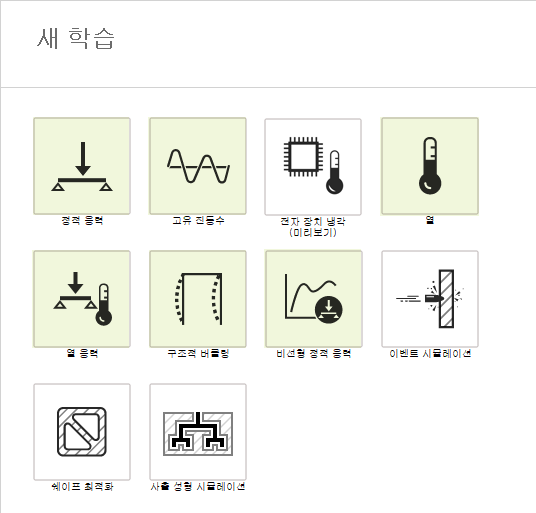

그림 1: Ansys로 내보낼 수 있는 학습
제한
다음 학습 설정은 Ansys로 가져오지 않으므로 필요한 경우 가져올 때 수동으로 다시 작성해야 합니다.
메쉬 설정
- 가변 메쉬 미세 조정 및 기타 메쉬 설정
- 로컬 메쉬 컨트롤
하중 및 구속조건
- 볼트 커넥터 질량
- 모서리의 열원 하중
- 원격 모멘트
- 강체 커넥터
재질 특성
- 온도 종속 내부 열 부하
- 재질 온도 종속 항복 및 극한 인장 강도
- 비선형 재질에 대한 결합(등방성 및 운동학) 경화 규칙
- 트레스카, 모어-쿨롱 또는 드러커-프라거 항복 기준을 사용한 탄소성 및 소성
- 비선형 재질 탄성
Ansys Discovery의 추가 제한 사항
- 모서리 및 꼭지점의 고정된 프로젝트 구속조건은 무시됩니다.
- 경고를 나타내며 압력이 0인 하중으로 정수압 하중이 작성됩니다.
- 각도 전역 하중의 가속도 및 속도 구성요소는 경고를 나타내며 무시됩니다.
- 모서리 접촉 위치는 경고를 나타내며 무시됩니다.
- 열 방사 하중은 경고를 나타내며 무시됩니다.
- 위치가 근사치이고 유효한 시뮬레이션 결과를 생성하지 않으므로 볼트 커넥터 객체가 작성되지만 경고가 표시됩니다.
- 등방성 상수 특성 재질 정의만 지원됩니다. 온도 종속, 비선형 또는 초탄성 재질 정의는 경고를 나타내며 무시됩니다.
