시뮬레이션 작업공간의 베어링 하중

베어링 하중은 서로 밀어내는 원통형 면 또는 바디의 효과를 시뮬레이션하는 데 사용됩니다. 일반적인 사례는 구멍 벽에 고정(또는 볼트)을 밀어 넣는 경우입니다. 베어링 하중을 사용하면 상호 작용하는 두 바디를 둘 다 포함할 필요 없이 이 상호 작용을 시뮬레이션할 수 있습니다.

이 하중 옵션을 제공하는 학습 유형
열 응력 학습	정적 응력 학습
모달 진동수 학습	구조적 버클링 학습
쉐이프 최적화 학습	비선형 정적 응력 학습

베어링 하중은 포물선형 분포에서 선택한 면에 적용됩니다. 이 분포는 샤프트와 베어링 간 또는 베어링과 하우징 간에 자연스럽게 발생하는 하중 패턴의 전형입니다. 힘 하중과 달리 베어링 하중은 항상 면으로 향하며 장력으로 작용하지 않습니다(당기기가 아닌 밀기만 가능). 예를 들어, 전체 360° 원통형 면에 적용된 베어링 하중은 면의 절반(180°) 주위에 분산되고 면의 나머지 절반은 하중이 적용되지 않습니다.

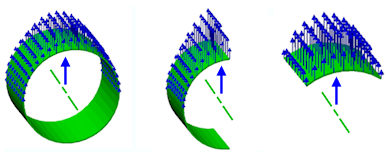

다음 이미지는 위쪽 베어링 하중이 구멍 면에 작용하는 힘 분포 패턴을 보여줍니다. 다음과 같은 세 가지 상황이 표시됩니다.

• 전체 원통

• 힘 벡터가 면의 모서리를 통과하는 절반 원통

• 힘 벡터가 면의 중심을 통과하는 60° 세그먼트

  .

다음과 같은 방법으로 베어링 하중의 힘 방향을 정의할 수 있습니다.

• 각도(증분): 방향은 선택한 원통형 곡면을 기준으로 항상 방사형입니다.
• 벡터(x,y,z): 전역 힘 구성요소(Fx, Fy, Fz)를 사용합니다.
• 참조: 방향은 선택한 원통형 곡면을 기준으로 항상 방사형입니다. 다음과 같이 벡터 방향을 마무리할 참조 도면요소를 선택합니다.
  • 면(플랫 면만 해당): 벡터 방향은 선택한 면에 수직입니다.
  • 모서리(직선 모서리만 해당): 벡터 방향은 선택한 모서리 방향에 해당합니다.
