최대 활성화 거리 예시
최대 활성화 거리는 해석 시작 시 작성되는 접촉 요소(자주색 선)를 결정합니다.
주: 이 프로세스는 시작 시 접촉 요소를 작성하지만 메쉬 요소와 달리 모형에서 접촉 요소가 표시되지 않습니다.

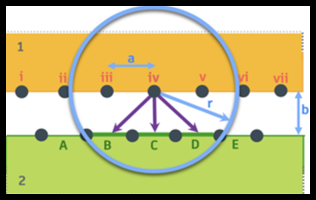

그림 1. 최대 활성화 거리 결정
두 부품이 2mm(b)만큼 떨어져 있고 메쉬 크기가 4mm(a)라고 가정해 보겠습니다. 간격을 확장하려면 (a^2+b^2)의 제곱근(4.5mm)의 이론적 거리가 필요합니다.
그런 다음 최대 활성화 거리(r)를 이론적 거리의 1.1에서 1.2배로 설정하여 오차 범위(5mm)를 고려합니다.
이 설정을 사용하면 보조 면의 노드가 기본 면의 노드에서 5mm 이내에 있는 경우 시스템에서 접촉 요소를 작성합니다.
주: 부품이 서로 상대적으로 슬라이딩하는 경우에도 해석 중에 접촉 요소가 작성되지 않습니다.
중요:
변위로 인해 간격이 제거되었지만 슬라이딩이 없는 경우 노드 iv는 요소 C에 접촉하여 힘을 전달합니다. 노드 iv는 이 시나리오의 다른 요소로 힘을 전달하지 않습니다.
노드 iv가 요소 B 위로 이동하도록 부품이 슬라이딩하는 경우 노드 iv가 요소 B를 침투하려고 할 때 접촉이 탐지됩니다.
노드 iv가 활성화 거리보다 더 큰 거리를 이동하는 경우(예: 노드 iv가 요소 A 위로 이동하는 경우) 접촉 요소가 없으며 노드가 요소를 통과할 수 있습니다.
