최대 활성화 거리

두 면이 작은 간격만큼 떨어진 모형이 있다고 가정해 보겠습니다. 하중을 적용할 때 이러한 면이 닿을 것으로 예상할 수 있습니다. 시뮬레이션에서 이를 테스트하려면 최대 활성화 거리를 설정해야 합니다. 이 설정은 접촉 시 한 면이 다른 면을 침투하지 않도록 방지합니다.

최대 활성화 거리는 접촉 인식을 위해 두 면의 노드 사이에 허용되는 거리를 지정합니다. 간격띄우기 접착 또는 분리 접촉 유형을 사용할 경우 이 설정을 사용하는 것이 좋습니다.

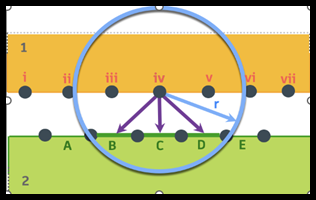

그림 1. 최대 활성화 거리, r

노드 iv와 요소(B), (C) 및 (D) 간의 접촉을 인식하려는 경우를 가정해 보겠습니다. 이 경우 최대 활성화 거리는 'r'입니다. 이 거리 'r'은 기본 면의 '노드 iv'에서 보조 면의 주변 요소 (B), (C) 및 (D)에 대한 노드까지의 측정값입니다.

주: 이 매개변수는 부품 간의 간격이 작을 경우에만 유용합니다. 분석 후에 본체가 다른 본체를 침투하는 경우 최대 활성화 거리를 늘리거나 비선형 정적 응력 해석을 시도해 보십시오.

최대 활성화 거리 설정

• 수동 최대 활성화 거리: 자동 최대 활성화 거리를 사용하지 않는 경우 최대 활성화 거리 값을 수동으로 입력할 수 있습니다. 이렇게 하면 지정된 거리 내에 있는 두 면 모두의 노드 사이에 접촉 요소가 형성됩니다.

• 자동 최대 활성화 거리: 접촉 면이 접촉하는 경우 최대 활성화 거리 값을 수동으로 입력할 필요가 없습니다. 대신 자동 최대 활성화 거리를 사용합니다. Fusion에서는 모형 크기의 일부를 기준으로 이 값을 자동으로 계산합니다.

• 자동 최대 활성화 거리를 사용하지 않도록 설정하고 값을 입력하지 않는 경우: 자동 최대 활성화 거리를 사용하지 않도록 설정하고 최대 활성화 거리 값을 수동으로 입력하지 않은 경우 모형이 면의 노드 사이에 접촉 요소를 형성하지 않습니다. 이 설정은 면 사이에 접촉이 없는 것으로 가정합니다.

주: 최대 활성화 거리는 해석이 시작되기 전에, 즉 모형이 변형되기 전에 설정해야 합니다. 사용자는 최대 활성화 거리를 수동으로 설정하는 것이 좋습니다.

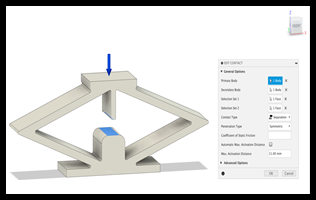

그림 2 최대 활성화 거리 값은 오차 범위를 수용하기 위해 10mm 간격보다 약 1.1에서 1.2배 더 큰 값으로 설정되어 있습니다.

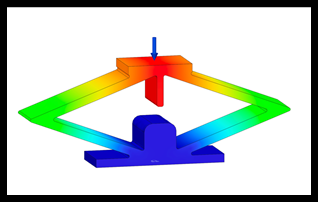

그림 3 변형되지 않은 모형

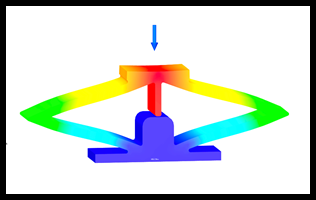

그림 4. 최대 활성화 거리가 지정되어 있으므로 침투가 발생하지 않습니다.

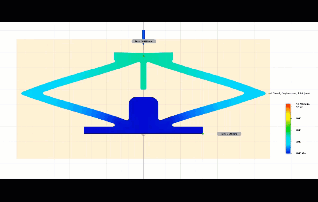

그림 5. 최대 활성화 거리가 지정되지 않아 침투가 발생하는 모습을 보여주는 애니메이션.
