고정된 프로젝트 구속조건

고정된 프로젝트 구속조건은 대상 면, 모서리 또는 꼭지점이 하중에 따라 이동하거나 변형되는 것을 방지합니다. 기본 설정에서 고정된 프로젝트 구속조건은 세 개의 변환 대상을 모두 구속하여 선택한 도면요소의 모든 이동 또는 변형을 방지합니다. 완전히 구속된 모형은 강체 이동을 제거합니다.

고정된 프로젝트 구속조건을 사용하면 세 개의 축 버튼이 고정되는 방향을 정의합니다. 기본적으로 모든 방향이 고정되어 있으므로 모든 버튼이 선택됩니다.

고정된 프로젝트 구속조건 및 원격 구속조건을 사용한 변위 결과

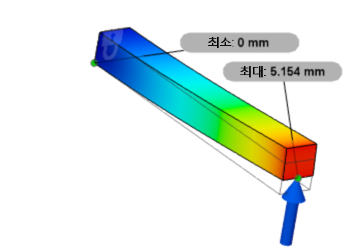

	고정된 프로젝트 구속조건이 한쪽 끝에 적용되고 하중이 다른 쪽 끝에 적용되는 경우 변위를 표시하는 빔
	원격 구속조건을 사용하여 6개의 자유도(Ux, Uy, Uz, Rx, Ry 및 Rz)를 모두 고정하면 고정된 프로젝트 구속조건처럼 동작합니다. 원격 구속조건은 강체 연결이 있는 면에 노드(강체라고 함)를 고정합니다. 노드가 재배치되거나 전혀 회전하지 않는 경우 완전한 강체 연결이 적용됩니다.

그림 1: (a) 고정된 프로젝트 구속조건 및 (b) 6개의 자유도가 모두 고정되어 있는 원격 구속조건이 동일한 효과를 나타냄을 보여 주는 변위 결과.
