시뮬레이션 작업공간의 모멘트 하중

모멘트 하중은 지정된 회전 축에 수직으로 바디를 회전하여 모형에 대한 토크 효과를 시뮬레이션하는 비틀림 하중입니다. 모멘트 하중은 모형 면에 직접 배치됩니다. 원격 모멘트 하중은 모형 대신 공간의 한 점에 있습니다.

그림 1의 폰 미세스 응력 결과로 표시되는 것처럼 모멘트 하중을 사용하여 얻은 결과는 모멘트 하중이 있는 위치에 상관없이 동일합니다. 모멘트 하중을 시각화하려면 원격 모멘트 하중을 사용합니다.

이 하중 옵션을 제공하는 학습 유형
열 응력 학습	정적 응력 학습
모달 진동수 학습	구조적 버클링 학습
쉐이프 최적화 학습	비선형 정적 응력 학습

모멘트 위치의 효과

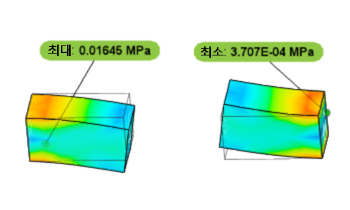

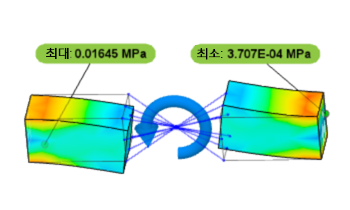

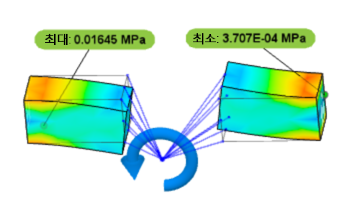

(a) 두 개의 내부 면에 모멘트 하중이 적용된 폰 미세스 응력 결과	(b) 두 블록 사이 공간의 한 위치에서 두 개의 내부 면에 원격 모멘트 하중이 적용된 폰 미세스 응력 결과	(c) 다른 원격 위치에서 두 개의 내부 면에 원격 하중이 적용된 폰 미세스 응력 결과

그림 1: 두 블록에 발생한 응력이 모멘트 하중의 위치에 관계없이 동일함을 보여줍니다.

Fusion에서 모멘트 축의 기본 방향은 선택한 면에 수직입니다. 관련 면을 선택하면 선택한 면의 중심이 계산됩니다. 모멘트 축은 지정한 방향에 평행하며 축은 중심을 통과합니다. 면을 따라 힘 분포를 적용하여 지정된 모멘트 크기를 발생시킵니다.

모멘트 크기는 선택한 모든 면에서 비례 분산됩니다. 예를 들어, 크기가 같은 4개의 면을 선택하고 크기 400lb-ft를 입력하면 각 면에 100lb-ft 하중이 적용됩니다. 총 적용 모멘트는 400lb-ft(100lb-ft * 4면)입니다.
