원격 힘 하중 적용

원격 힘 하중은 구조 분석에 적용되어 모델링되지 않은 공간의 점에서 적용되는 하중을 나타냅니다.

1. (시뮬레이션 작업공간 > 설정 탭 > 하중 패널 > 구조 하중)을 클릭하여 구조 하중 대화상자를 엽니다.

2. 구조 하중 대화상자의 유형 드롭다운 메뉴에서 원격 힘을 선택합니다.

3. 모형에서 하중이 적용되는 면을 선택합니다.

   대화상자가 확장되어 더 많은 설정 옵션이 표시됩니다.



4. 구조 하중 대화상자에서 하중 방향을 선택합니다.

   1. 법선은 선택한 면에 법선 하중을 적용합니다.

   2. 각도는 선택한 각도에 따라 하중을 적용합니다.

      다음 중 하나를 수행합니다.

      1. 구조 하중 대화상자에서 방향 참조와 연관된 선택을 클릭한 다음, 모형에서 참조 방향에 대한 면 또는 모서리를 선택합니다.



         또는

      2. X 각도, Y 각도 및 Z 각도에 대한 값을 입력합니다.

         또는

      3. 조작기를 사용하여 방향을 변경합니다.

   3. 벡터는 선택한 벡터를 따라 지정된 하중을 적용합니다.

      1. 각 벡터 방향으로 필요한 하중을 입력합니다.

5. 선택적으로 방향 반전을 클릭하여 하중 방향을 반전합니다.

6. 선택적으로 단위 재지정을 클릭하여 대체 단위를 선택합니다.

7. 하중의 크기를 지정합니다.

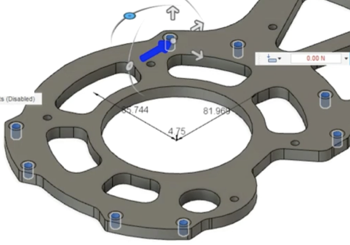

8. 원격 힘의 위치를 지정합니다.

   다음 중 하나를 수행합니다.

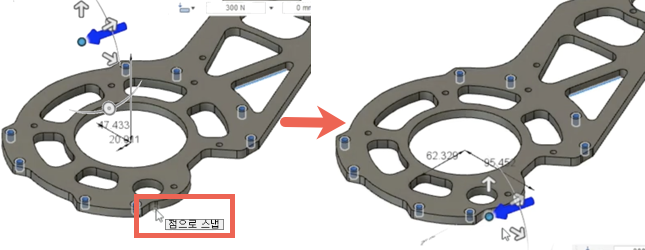

   1. 모형에서 점으로 스냅할 면 또는 꼭지점을 클릭합니다.



      또는

   2. X 거리, Y 거리 및 Z 거리에 대한 값을 입력합니다.

      또는

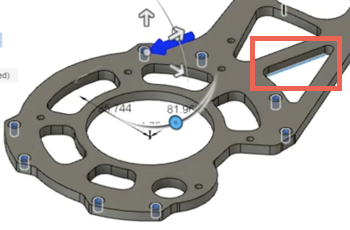

   3. 조작기를 원하는 위치로 끕니다.

9. 확인을 클릭하여 원격 힘 하중을 적용하고 구조 하중 대화상자를 닫습니다.
